как Россия создаёт уникальные средства противовоздушной обороны — РТ на русском

В России во вторник отмечали День войсковой противовоздушной обороны. Контроль над небом — одна из наиболее актуальных задач для обеспечения безопасности страны. Части ПВО РФ пополняются новейшими радиолокационными и зенитными комплексами, некоторые из них не имеют аналогов в мире. Как ожидают в Минобороны, текущие темпы перевооружения позволят к 2020 году значительно нарастить боевые возможности подразделений. За счёт чего Россия стала одним из лидеров в сфере ПВО, разбирался RT.

26 декабря в России отмечается День войсковой ПВО. Формирование этого типа войск началось с указа Николая II, подписанного ровно 102 года назад. Тогда император распорядился отправить на фронт в район Варшавы автомобильную батарею, предназначенную для поражения самолётов противника. Первое в России средство ПВО было создано на базе шасси грузовика «Руссо-Балт Т», на который установили 76-мм зенитную пушку Лендера — Тарновского.

Сейчас российские силы противовоздушной обороны разделены на войсковую ПВО, подразделения которой входят в состав сухопутных сил, ВДВ и ВМФ, а также объектовую ПВО/ПРО, части которой относятся к воздушно-космическим силам.

Войсковая ПВО отвечает за прикрытие военной инфраструктуры, группировок войск в пунктах постоянной дислокации и во время различных манёвров. Объектовая ПВО/ПРО выполняет стратегические задачи, связанные с защитой рубежей России от воздушной атаки и прикрытием отдельных наиболее важных объектов.

На вооружении войсковой ПВО стоят комплексы средней и малой дальности, рассказал в беседе с RT военный эксперт, директор музея ПВО в Балашихе Юрий Кнутов. В то же время объектовая ПВО/ПРО обеспечена системами, позволяющими мониторить воздушное пространство и поражать цели на дальних расстояниях.

«Войсковые ПВО должны иметь высокую мобильность и проходимость, быстрое время развёртывания, усиленную живучесть и способность работать максимально автономно.

Объектовые ПВО включены в общую систему управления обороной и могут обнаруживать и поражать противника на больших дистанциях», — отметил Кнутов.

По словам эксперта, опыт локальных конфликтов последних десятилетий, включая сирийскую операцию, демонстрирует острую необходимость прикрытия наземных сил от угроз с воздуха. Контроль воздушного пространства имеет решающее значение на театре военных действий (ТВД).

Так, в Сирии российские военные разместили зенитный ракетный комплекс (ЗРК) С-300В4 (оружие войсковой ПВО) для защиты пункта обеспечения ВМФ в Тартусе, а за противовоздушную оборону авиабазы Хмеймим отвечает система С-400 «Триумф» (относится к объектовой ПВО/ПРО).

  • Самоходная пусковая установка ЗРС С-300В
  • © Евгений Биятов / РИА Новости

«Кто владеет небом, тот выигрывает битву и на земле. Без средств ПВО наземная техника становится лёгкой мишенью для авиации. Примерами могут послужить военные поражения армии Саддама Хусейна в Ираке, сербской армии на Балканах, террористов в Ираке и Сирии», — пояснил Кнутов.

По его мнению, стимулом для бурного развития зенитной техники в СССР стало отставание в авиационной сфере от США. Советское правительство форсировало разработку ЗРК и радиолокационных станций (РЛС), чтобы нивелировать превосходство американцев.

«Мы были вынуждены защищаться от угроз с воздуха. Однако это историческое отставание привело к тому, что наша страна последние 50—60 лет создаёт лучшие в мире средства ПВО, которые не имеют себе равных», — подчеркнул эксперт.

Дальний рубеж

26 декабря Минобороны РФ сообщило, что в настоящее время войсковая ПВО находится на стадии перевооружения. Военное ведомство ожидает, что поступление новейших ЗРК позволит к 2020 году значительно нарастить боевые возможности сил ПВО. Ранее были анонсированы планы по увеличению доли современной техники в войсковой ПВО до 70% в 2020 году.

«В текущем году зенитная ракетная бригада Западного военного округа получила зенитный ракетный комплекс средней дальности «Бук-МЗ», а зенитные ракетные полки общевойсковых соединений — зенитные ракетные комплексы малой дальности «Тор-М2», подразделения ПВО общевойсковых соединений получили новейшие зенитные ракетные комплексы «Верба», — отметили в Минобороны.

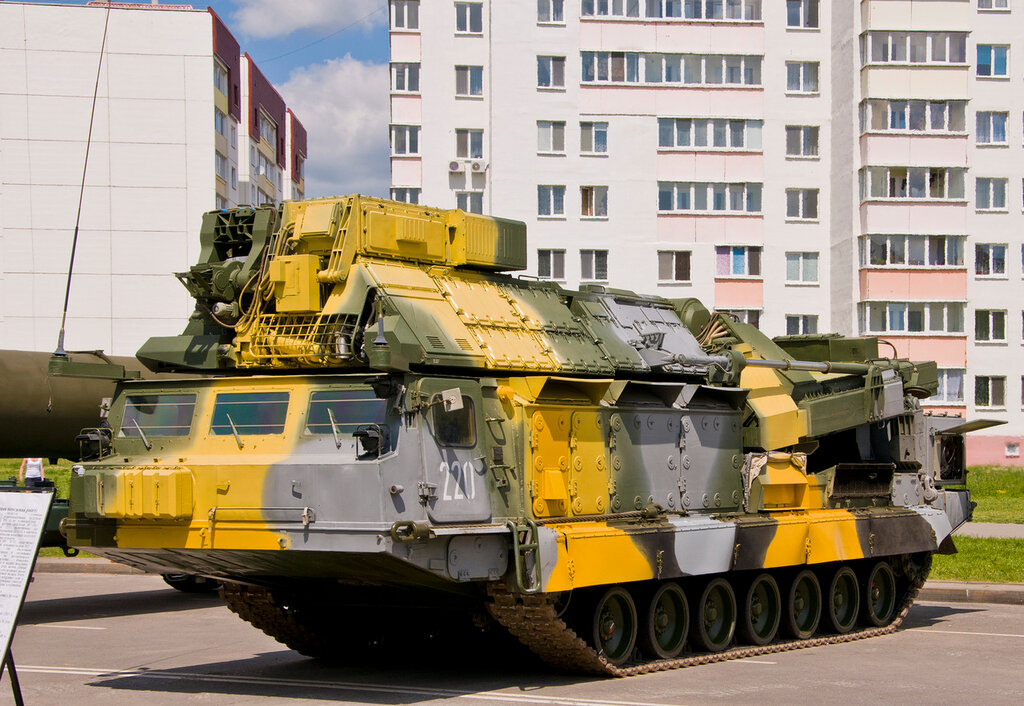

  • Боевая машина 9А331МК из состава ЗРК «Тор-М2Э»
  • © Vitaly V. Kuzmin

Основными разработчиками средств ПВО в России являются НПО «Алмаз-Антей» и Конструкторское бюро машиностроения. ЗРК делятся между собой по ряду характеристик, одна из основных — дальность перехвата воздушной цели. Существуют комплексы дальнего, среднего и малого радиусов действия.

В войсковой ПВО за дальний рубеж обороны отвечают ЗРК С-300. Система была разработана в СССР в 1980-х годах, однако претерпела множество модернизаций, что позволило улучшить её боевую эффективность.

Наиболее современный вариант комплекса — С-300В4. ЗРК вооружён тремя типами управляемых гиперзвуковых двухступенчатых твердотопливных ракет: лёгкими (9М83М), средними (9М82М) и тяжёлыми (9М82МД).

C-300B4 обеспечивает одновременное поражение 16 баллистических ракет и 24 аэродинамических целей (самолётов и беспилотников) на дальности до 400 км (тяжёлой ракетой), 200 км (средней ракетой) или 150 км (лёгкой ракетой), на высоте до 40 км. Данный ЗРК способен поражать цели, скорость которых может достигать до 4500 м/с.

В состав С-300В4 входят пусковые установки (9А83/9А843М), радиолокационные комплексы программного (9С19М2 «Имбирь») и кругового обзора (9С15М «Обзор-3»). Все машины обладают гусеничными шасси и потому являются вездеходными. С-300В4 способен вести длительное боевое дежурство в самых экстремальных природно-климатических условиях.

Также по теме

Русский «Витязь»: что известно о новейших ЗРК, которые могут пополнить ВС России

Государственные испытания новейшего зенитного ракетного комплекса (ЗРК) С-350 «Витязь» должны завершиться до конца 2017 года. Военные…

C-300В4 был принят на вооружение в 2014 году. Западный военный округ первым получил данную ракетную систему. Новейшие зенитные ракетные комплексы были задействованы для защиты олимпийских объектов в Сочи в 2014 году, а позже ЗРК был переброшен для прикрытия Тартуса. В перспективе C-300В4 заменит все войсковые комплексы дальнего действия.

«С-300В4 способен бороться как с авиацией, так и с ракетами. Главная проблема современности в области противовоздушной обороны — борьба с гиперзвуковыми ракетами. Ракеты ЗРК С-300В4 за счёт двойной системы самонаведения и высоких лётных характеристик способны поражать практически все виды современных баллистических, тактических и крылатых ракет», — рассказал Кнутов.

По словам эксперта, США вели охоту за технологиями С-300 — и на рубеже 1980—1990-х годов им удалось получить несколько советских ЗРК. На основе этих комплексов США разработали систему ПВО/ПРО THAAD и улучшили характеристики ЗРК Patriot, однако полностью повторить успех советских специалистов американцы не смогли.

«Выстрелил и забыл»

В 2016 году на вооружение войсковой ПВО поступил зенитный ракетный комплекс средней дальности «Бук-М3». Это четвёртое поколение созданного в 1970-х годах ЗРК «Бук». Он предназначен для поражения маневрирующих аэродинамических, радиоконтрастных наземных и надводных целей.

ЗРК обеспечивает одновременный обстрел до 36 воздушных целей, летящих с любых направлений со скоростью до 3 км/с, на дальности от 2,5 км до 70 км и высоте от 15 м до 35 км. Пусковая установка может нести как шесть (9К317М), так и 12 (9А316М) ракет в транспортно-пусковых контейнерах.

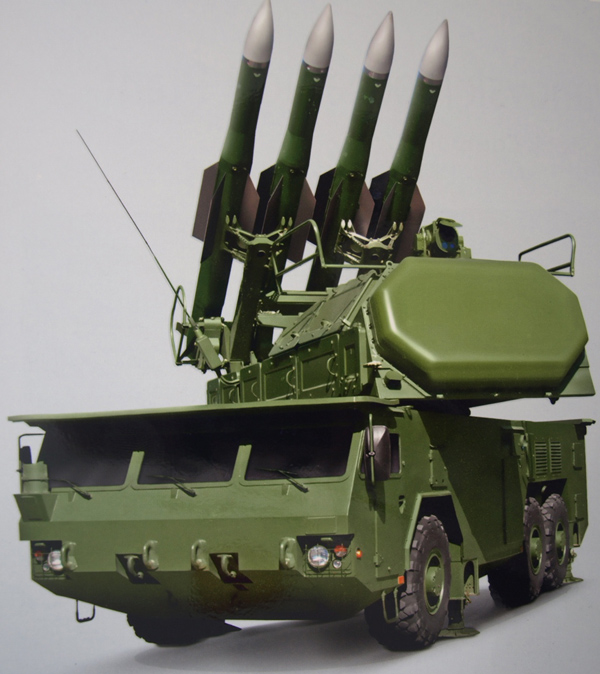

«Бук-М3» комплектуется двухступенчатыми твердотопливными зенитными управляемыми ракетами 9М317М, которые способны поражать цель в условиях активного радиоподавления со стороны противника. Для этого в конструкции 9М317М предусмотрены два режима самонаведения в конечных точках маршрута.

  • «Бук-М3»
  • © almaz-antey. ru

Максимальная скорость полёта ракеты «Бук-М3» — 1700 м/с. Это позволяет ей поражать практически все виды оперативно-тактических баллистических и аэробаллистических ракет.

Дивизионный комплект «Бук-М3» состоит из командного пункта ЗРК (9С510М), трёх станций обнаружения и целеуказания (9С18М1), радиолокатора подсветки и наведения (9С36М), не менее двух пусковых установок, а также транспортно-заряжающих машин (9Т243М). Все войсковые ЗРК средней дальности планируется заменить на «Бук-М2» и «Бук-М3».

«В данном комплексе реализована уникальная ракета с активной головной частью. Она позволяет реализовывать принцип «выстрелил и забыл», поскольку ракета обладает способностью к самонаведению по цели, что особенно важно в условиях радиоподавления со стороны противника. Более того, обновлённый комплекс «Бук» способен отслеживать и вести огонь по нескольким целям одновременно, что существенно повышает его эффективность», — отметил Кнутов.

Огонь на марше

С 2015 года в российскую армию стали поступать ЗРК малой дальности «Тор-М2». Существует два варианта данной техники — «Тор-М2У» для России на гусеничном ходу и экспортный «Тор-М2Э» на колёсном шасси.

Комплекс предназначен для защиты мотострелковых и танковых соединений от ракет класса «воздух — земля», корректируемых и управляемых авиабомб, противорадиолокационных ракет и другого высокоточного оружия нового поколения.

Также по теме

На смене поколений: какое вооружение получит российская армия до 2025 года

В сентябре 2017 года президент России Владимир Путин должен утвердить новую Государственную программу вооружения (ГПВ) на 2018—2025…

«Тор-М2» может поражать цели на дальности от 1 км до 15 км, на высоте от 10 м до 10 км, летящие на скорости до 700 м/с. Захват и сопровождение цели при этом происходят в автоматическом режиме с возможностью вести практически непрерывный огонь по нескольким целям поочерёдно. Кроме того, уникальный ЗРК обладает повышенной помехозащищённостью.

По мнению Кнутова, «Тор-М2» и зенитный пушечно-ракетный комплекс «Панцирь» являются единственными машинами в мире, способными осуществлять огонь на марше. Наряду с этим в «Торе» реализован целый ряд мер по автоматизации и защите комплекса от помех, что существенно облегчает экипажу боевую задачу.

«Машина сама подбирает наиболее подходящие цели, людям же остаётся только подать команду на открытие огня. Комплекс отчасти может решать вопросы борьбы с крылатыми ракетами, хотя наиболее эффективен он против штурмовиков, вертолётов и беспилотников противника», — подчеркнул собеседник RT.

Техника будущего

Юрий Кнутов полагает, что российские средства ПВО продолжат совершенствоваться с учётом новейших тенденций в развитии авиационной и ракетной техники. ЗРК будущего поколения станут более универсальными, будут способны распознавать малозаметные цели и поражать гиперзвуковые ракеты.

Эксперт обратил внимание, что в войсковой ПВО значительно возросла роль автоматизации. Она не только позволяет разгрузить экипаж боевых машин, но и страхует от возможных ошибок. Помимо этого, в войсках ПВО реализуется принцип сетецентризма, то есть межвидового взаимодействия на ТВД в рамках единого информационного поля.

«Наиболее эффективно средства ПВО будут проявлять себя при появлении общей сети взаимодействия и управления. Это выведет боевые возможности машин на совершенно иной уровень — как при совместных действиях в составе объединённого звена, так и при существовании глобального разведывательно-информационного пространства. Повысятся оперативность и осведомлённость командования, а также общая слаженность соединений», — пояснил Кнутов.

Наряду с этим он отметил, что средства ПВО зачастую используются как эффективное оружие против наземных целей. В частности, зенитный артиллерийский комплекс «Шилка» прекрасно проявил себя при борьбе с бронетехникой террористов в Сирии. Подразделения войсковой ПВО, по мнению Кнутова, могут в будущем получить более универсальное назначение и применяться при охране стратегических объектов.

Техника ПВО на ТВМ-2012 — Блог «Вестника ПВО» — LiveJournal

Техника ПВО на ТВМ-2012

В конце июня 2012 года в Жуковском на территории ЛИИ имени Громова проходила вторая выставка Технологии в машиностроении. Мы уже начали рассказывать о ней ранее.

Конечно, мы не будем повторять, что в этот раз статус мероприятия был понижен отсутствием руководителя страны, но выставка, по-нашему мнению, удалась. В спокойной рабочей обстановке проходили  бизнес-дни, встречались клиенты и производители, заказчики и поставщики, клиенты и партнеры, заключались контракты и достигались договоренности.

Если вспоминать, что из техники ПВО было представленно на выставке, то тут были два основных экспонента – Министерство обороны и промышленность.


Минобороны показало во всей красе системы и комплексы армейской ПВО. Украшением выставки был практически полный набор элементов ЗРС С-300В.

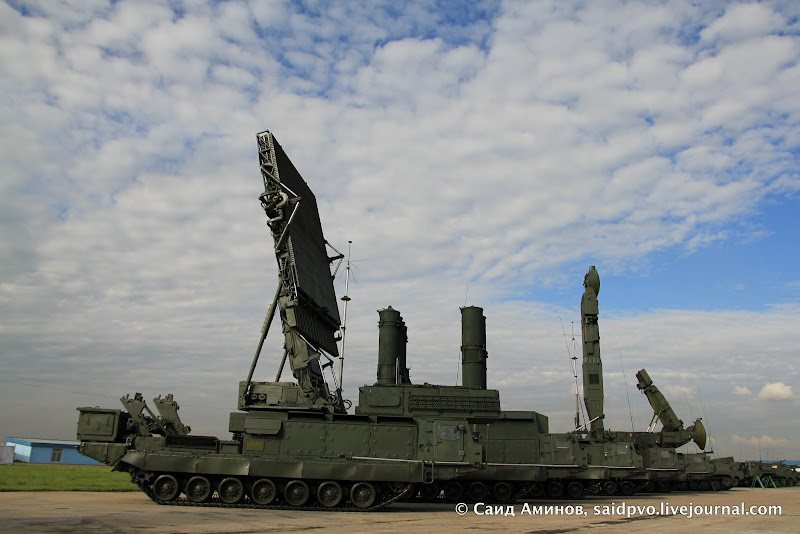

1. Групповой портрет ЗРС С-300В

Созданная НИЭМИ на рубеже 70-80-х годов прошлого века, мобильная ЗРС большой дальности С-300В в свомх крайних реинкарнациях (модификациях) остается актуальной и сегодня. Ведь ЗРС «Антей-2500» (она же С-300ВМ), единственная в мире система ПВО сухопутных войск, которая может поражать баллистические ракеты с дальности пуска 2500 км и имеющих отделяемые боевые блоки. С другой стороны, как указывает начальник НТЦ «НИЭМИ» ОАО «ГСКБ «Алмаз-Антей» Михаил Сучилин в своей статье в журнале «Военный парад» №3, 2012, ЗРС «Антей-2500» с доработкой имеет возможность поражать аэродинамические цели на дальности до 350 км.

Элементы ЗРС С-300В

2. Командный пункт (КП) 9С457

3.

4. РЛС кругового обзора 9С15М «Обзор-3»

5.

6.

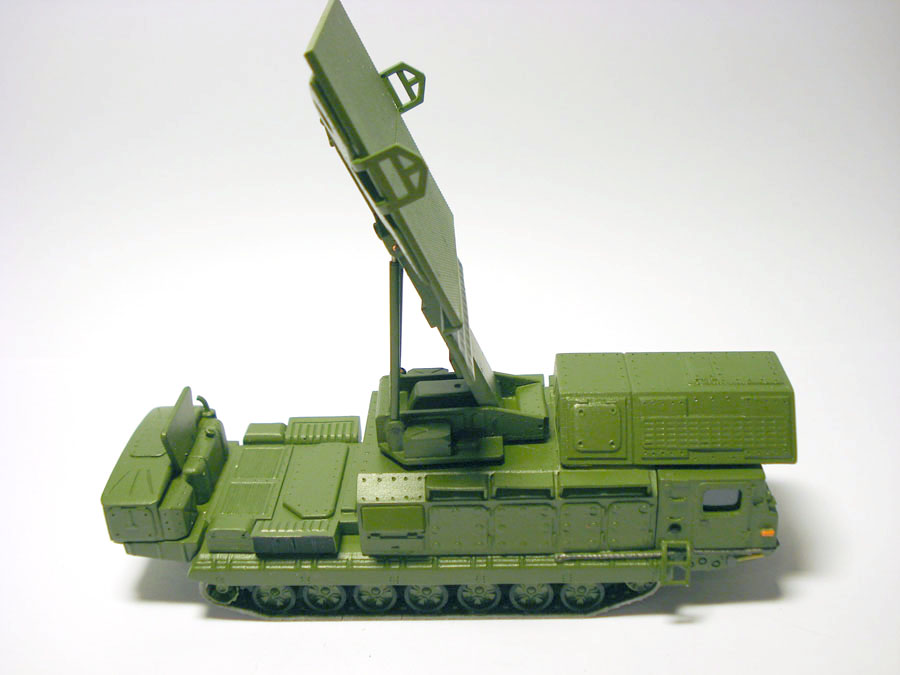

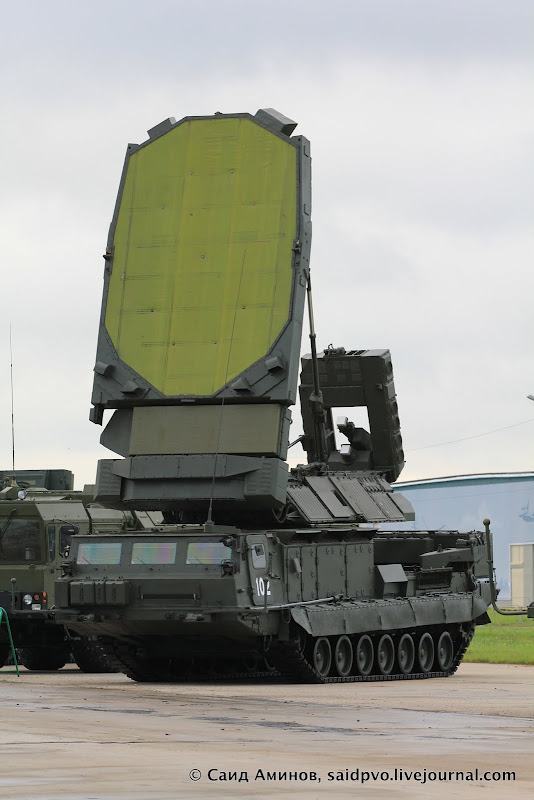

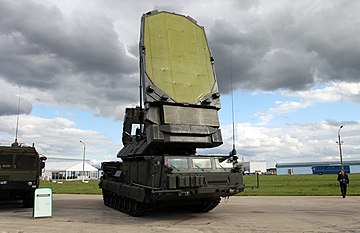

7. РЛС программного обзора 9С19М2 «Имбирь»

8.

9. Многоканальная станция наведения ракет 9С32

10.

11.

12. Пусковая установка 9А82 с двумя ракетами 9М82

13.

14.

15. Пусковая установка 9А83 с четырьмя ракетами 9М83

16.

17.

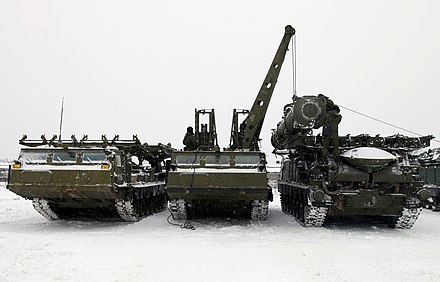

Отсутствовали лишь обе пуско-заряжающие установки 9А84 и 9А85.

18. Чувствуется мощь и гордость, что система, созданная в 80-х годах прошлого века, крайне актуальна и сегодня!

Кроме того, в экспозиции Минобороны были представлены самоходная огневая установка 9А310М1-2 с четырьмя зенитными ракетами 9М317 и командный пункт 9С470М1-2, входящие в состав ЗРК 9К37М1-2 «Бук-М1-2».

19. Самоходная огневая установка 9А310М1-2

20.

21.

22. Зенитные управляемые ракеты 9М317

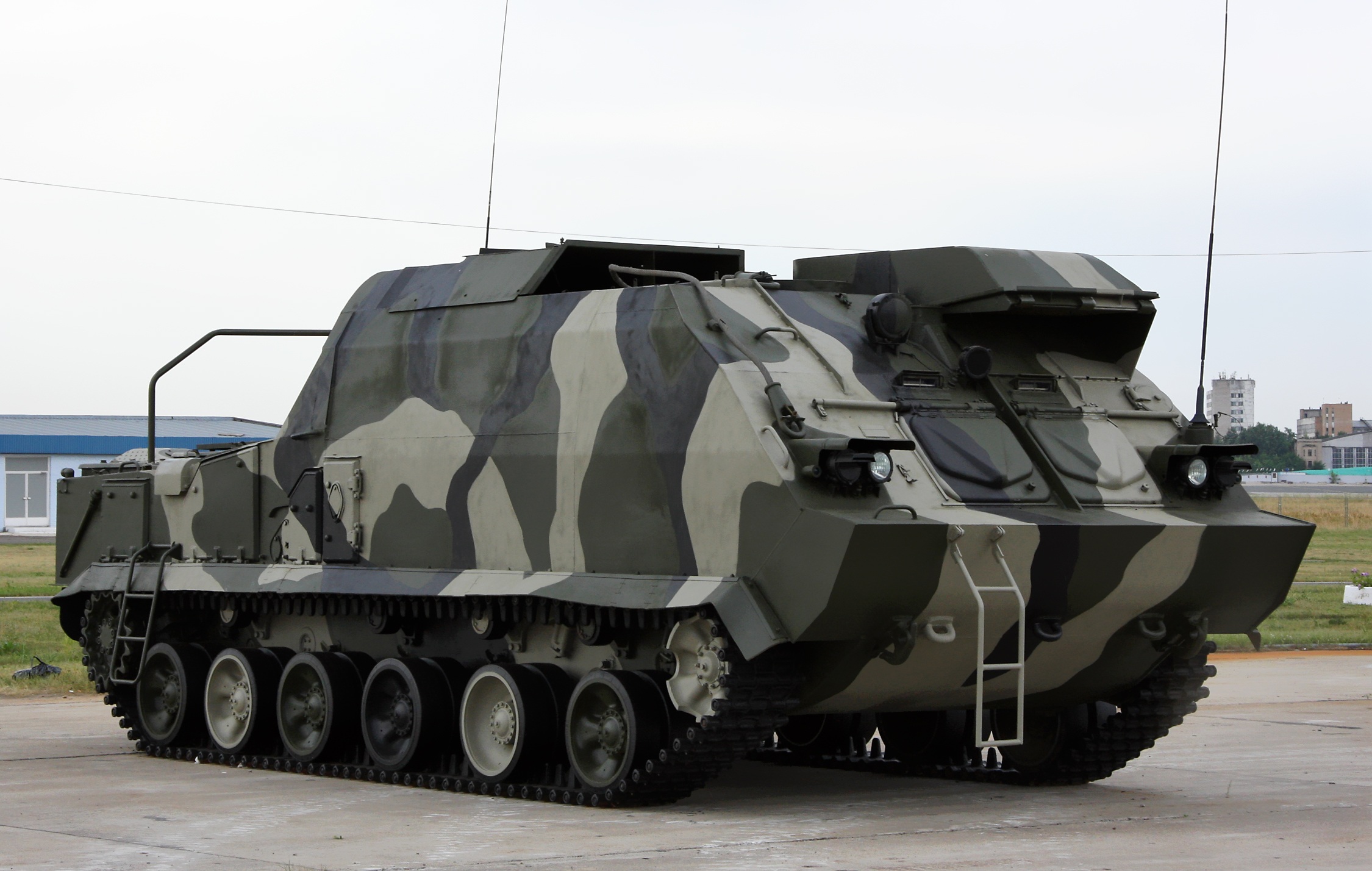

23. Командный пункт 9С470М1-2

24.

Кроме того, в динамичном шоу «Легендарные и непобедимые» во время танков танцев развертывалась на позиции пуско-заряжающая установка 9А39М1 из состава ЗРК «Бук-М1» с восемью ракетами 9М317.

25. ПЗУ 9А39М1

26.

27.

А также, как и в прошлый ТВМ, была боевая машина 9А331 ЗРК «Тор-М1» из наличия МО РФ.

28. Боевая машина 9А331

29. С генеральным директором ОАО «ИЭМЗ «Купол» С.С. Васильевым

30.

ЗРК «Бук-М1-2» и «Тор-М1» — это рабочие лошадки российской армейской ПВО, которые обеспечивают поражение воздушных целей соответственно на предельных дальностях 45 и 12 км.
В составе экспозиции Минобороны была представлена РЛС 35Н6 «Каста».

31. РЛС 35Н6 «Каста»

32. Антенно-мачтовое устройство «Касты»

Промышленность представила новинки, но удивительно, что Концерн ПВО «Алмаз-Антей» не продемонстрировал натурных образцов систем ПВО. Это можно объяснить тем, что для Концерна ПВО в приоритете МАКСы, а ТВМ – это выставка предприятий, входящих в состав Госкорпорации «Ростехнологии». Эти предприятия и демонстрировали комплексы ПВО. Концерн ПВО представил образцы техники и вооружений ПВО на своем стенде в виде макетов и плакатов, а также был развернут тренажерный комплекс ЗРК «Тор-М2Э».

33. Экспозиция Концерна ПВО

34.

Кроме того, Концерн ПВО представил натурный образец служебно-боевой разведывательной машины СБРМ разработки тульского НПО «Стрела», но она к ПВО практически не относится.

35. Служебно-боевая разведывательная машина СБРМ создана в интересах внутренних войск МВД России

36.

Главной и единственной новинкой выставки был гусеничный «Панцирь-С1». Его «засветили» во время посещения вице-премьером Дмитрием Рогозиным сборочного производства ОАО «Щегловский вал» — дочернее общество тульского ОАО «КБ приборостроения».

37. ЗРПК «Панцирь-С1» на гусеничном ходу на «Щегловском валу». Фото пресс-службы губернатора Тульской области.

На выставке гусеничный «Панцирь» смотрелся очень эффектно, и было понятно, что именно такой образ соответствует современному универсальному комплексу ПВО сухопутных войск. Тем более, когда рядом стоит «Панцирь» на автомобильном шасси типа КАМАЗ, то сразу бросается в глаза, что гусеничный вариант устойчивее, менее заметен и, наверное, не имеет шансов опрокинутся при боевой стрельбе. И, конечно, что в гусеничном варианте «Панцирь» сможет вести огонь всеми видами вооружения на ходу, за что ругали его автомобильный вариант. С другой стороны, заказчиком «Панциря» на колесах выступает ВВС-ПВО, которым не критичен огонь в движении – его задача обеспечить объектовую ПВО. Скажу еще от себя, лично мне более импонирует, если говорить о колесном «Панцире», его вариант на шасси БЗКТ. В сети мелькала фотография опытной машины с полигона, есть также схема такого варианта, представленная во время демопоказа спецавтомобильной техники в Бронницах.

38. Два «Панциря»

39. Автомобильный вариант ЗРПК «Панцирь-С1», который поставляется в ВВС-ПВО России и одному инозаказчику (в этой конфигурации боевого модуля и автошасси)

40. Новинка выставки — гусеничный «Панцирь-С1» — возможно идеальный вариант для частей ПВО Сухопутных войск России, но мы не знаем о таких планах.

41.

42. Виды сзади. Обратите внимание, что СОЦ гусеничного варианта немного отличается от СОЦ автомобильного варианта

43. Видимо тут сверху есть антенна НРЗ, которая не просматривается в гусеничном варианте

44.

Другое предприятие из состава ГК «Ростехнологии» коломенское ОАО «КБ машиностроения» представило ЗРК малой дальности «Лучник-Э». Это уже второе публичное появление боевой машины «Лучника» (премьера была в прошлом году в Нижнем Тагиле), созданной как модернизация ЗРК «Стрела-10М2/3» путем замены штатных зенитных ракет 9М37М и 9М333 на пусковые модули собственной разработки «Стрелец», состоящие из 4 зенитных ракет 9М39 или 9М342 из состава соответственно ПЗРК «Игла» и «Игла-С».

45. БМ ЗРК «Лучник-Э»

46. Пара пусковых модулей «Стрелец»

47.

48.

49. Вариант хранения на ночь

Из того, что ранее не демонстрировалось на выставках – можно отметить макет машины наземного комплекса исполнительной радиотехнической разведки «Автобаза», которую некоторое время назад упоминали СМИ как одну из составляющих успешного сбития над Ираном американского сверхсекретного БПЛА RQ-170. «Автобаза» серийно производится в ОАО «НПО «Квант» (Великий Новгород).

50. Макет машины «Автобазы» на стенде Концерна «Радиоэлектронных технологий».

52.

53.

54.

ОАО «Концерн «Вега» представлял на открытой площадке не только комплексы БПЛА, но и системы РЭБ. Плюс ОАО «НПП «Рубин», которое входит в состав Концерна «Вега», демонстрировало отдельные элементы системы «Барнаул-Т».

Комплект подсистемы управления ПВО тактического звена «Барнаул-Т» (фото 55..58)

Комплект средств автоматизации (КСА «Барнаул-Т») тактического звена ориентирован на управление силами и средствами войсковой ПВО Сухопутных войск, морской пехоты, воздушно-десантных войск.

КСА «Барнаул-Т» обеспечивает выполнение задачи прикрытия общевойсковых бригад от ударов воздушного противника, управляя зенитными и зенитно-ракетными дивизионами.

Модульная структура КСА «Барнаул-Т» позволяет оперативно настраиваться из имеющихся в наличии сил и средств под любую организационно-штатную структуру тактических формирований противовоздушной обороны.
По данным сайта НПП «Рубин»

55. Модуль разведки и управления на гусеничном шасси (МРУ-Б) 9C932-1

56. Комплекс средств автоматизации отделения стрелков-зенитчиков (КСАС) 9C935

57. Стрелок отдыхает)

58. Модуль планирования 9С931

59. Изделие «Шиповник» от Концерна «Вега»

Прошу не обижаться, если какие-то изделия ПВОшной тематики не были упомянуты. Работа на выставке у меня была напряженная и времени спокойно походить и посмотреть не было.

Ждем, чем порадует третий ТВМ!



Зенитный ракетный комплекс С-300ВМ «Антей-2500»

На протяжении нескольких последних десятилетий основным отечественным зенитным ракетным комплексом большой дальности в войсковой ПВО является система С-300В. Этот ЗРК появился в середине восьмидесятых годов и с тех пор прошел несколько модернизаций. Путем замены ряда важнейших составляющих были созданы несколько модификаций с повышенными характеристиками. Так, самым известным обновленным вариантом базовой системы С-300В является комплекс С-300ВМ «Антей-2500».

Вскоре после завершения работ по проекту ЗРК С-300В стартовала разработка новой системы аналогичного назначения, получившей обозначение С-300ВМ «Антей-2500». Целью нового проекта было изменение состава различного оборудования комплекса с последующим ростом основных характеристик. Используя имеющийся модернизационный потенциал, разработчики проекта намеревались увеличить максимальную дальность поражения целей, повысить помехозащищенность радиоэлектронных систем, а также улучшить другие показатели, прямо связанные с общей боевой эффективностью.

Результатом работ стало появление нового ЗРК для войсковой ПВО, в настоящее время предлагаемого отечественным и зарубежным заказчикам. По имеющимся данным, Концерн ПВО «Алмаз-Антей», разработавший и строящий такую технику, уже занялся выполнением заказов на ее поставку, а в будущем могут появиться новые контракты. Таким образом, глубокая модернизация базового комплекса С-300В оказалась интересной для некоторых заказчиков, что привело к появлению контрактов на поставку.


Пусковая установка 9А83М. На заднем плане видны ТПК ракет, установленные на установке 9А82М. Фото Wikimedia Commons

Являясь дальнейшим развитием существующей системы, ЗРК С-300ВМ сохранил основные черты своего предшественника. В частности, никаких изменений не претерпел состав комплекса. Как С-300В, так и «Антей-2500» состоят из нескольких самоходных машин на гусеничном шасси, оснащенных набором специального оборудования. Использование унифицированных шасси позволило обеспечить всем средствам комплекса схожие характеристики подвижности, в том числе на пересеченной местности. Кроме того, такая унификация серьезно облегчает производство и эксплуатацию серийной техники.

В состав зенитного комплекса С-300ВМ входят командный пункт 9С457М, радиолокационная станция кругового обзора 9С15М «Обзор-3», РЛС программного обзора 9С19М2 «Имбирь», многоканальная станция наведения ракет 9С32М, а также пусковые установки 9А82М и 9М83М. Для обслуживания последних в комплекс входят пускозаряжающие установки 9А84 и 9А85. Для поражения целей используются ракеты 9М82М и 9М83М. Кроме того, вместе с этой техникой применяется различное вспомогательное оборудование и т.д.

В ходе боевой работы за обработку информации с радиолокационных станций и передачу целеуказания пусковым установкам и другим средствам комплекса отвечает командный пункт 9С457М. Автоматика командного пункта под управлением расчета из семи человек обрабатывает поступающую информацию и ведет управление прочими средствами комплекса. В режиме противосамолетной обороны, в ходе которого осуществляется перехват аэродинамических целей, командный пункт способен обеспечивать выдачу целеуказания на четыре ЗРК с шестью целевыми каналами для каждого. При этом осуществляется сопровождение до 70 трасс целей. Информация о воздушной обстановке поступает на командный пункт со всех имеющихся в составе комплекса радиолокационных станций.


Командный пункт 9С457. Фото Rbase.new-factoria.ru

В режиме борьбы с баллистическими ракетами командный пункт 9С475М работает по иным алгоритмам, обусловленным спецификой перехвата подобных целей. В частности, в противоракетном режиме аппаратура командного пункта имеет меньшее работное время. Так, среднее значение этого параметра не превышает 3 с. При этом выдача целеуказания осуществляется при дистанции до баллистической цели на уровне 80-90 км.

Основным средством обнаружения аэродинамических и баллистических целей в составе комплексов С-300В и С-300ВМ является РЛС кругового обзора 9С15М «Обзор-3». На базовом самоходном шасси этой машины смонтирован набор специального оборудования, в том числе антенна, выполненная в виде одномерной волноводной решетки с электронным сканированием по углу места и механическими приводами вращения вокруг вертикальной оси. Использованная в составе машины 9С15М когерентно-импульсная РЛС работает в сантиметровом диапазоне. Предусматриваются два основных режима работы для обнаружения различных воздушных целей.

Первый режим позволяет следить за сектором угломестной плоскости шириной 45°. Инструментальная дальность обнаружения – до 330 км. Обзор всего окружающего пространства путем вращения антенны занимает 12 с. В таком режиме станция способна засечь цель типа «истребитель» с вероятностью 0,5 на дистанциях до 240 км. Второй режим работы РЛС подразумевает иные алгоритмы слежения за окружающим пространством. В этом режиме станция следит за сектором шириной 20° по углу места с темпом обзора 6 с. Инструментальная дальность обнаружения в таком случае сокращается до 150 км. Второй режим имеет специальную программу для осуществления противоракетной обороны. В этом случае в секторе предполагаемого местоположения ракеты противника шириной 120° скорость вращения антенны уменьшается, а угломестный сектор обзора увеличивается до 55°. В случае с баллистическими ракетами 8К14 такой режим работы позволяет производить обнаружение на дальностях не менее 110-115 км.

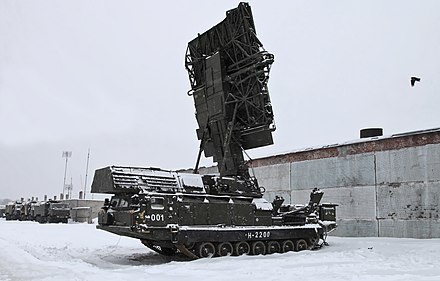

РЛС кругового обзора 9С15М

Еще одним средством обнаружения целей в составе ЗРК С-300ВМ является РЛС программного обзора 9С19М2 «Имбирь». Основным элементом этой составляющей комплекса является когерентно-импульсная РЛС сантиметрового диапазона с электронным сканированием в двух плоскостях. За счет последней особенности РЛС «Имбирь» способна не только следить за обстановкой, но и быстро производить изучение определенного сектора, получив соответствующую команду с командного пункта. Все это позволяет завязывать метки в трассы и сопровождать высокоскоростные аэродинамические или баллистические цели.

По имеющимся данным, РЛС 9С19М2 имеет три основных режима обзора. За счет различных параметров работы режимы обеспечивают поиск и обнаружение целей разных типов и классов. В зависимости от особенностей воздушной обстановки станция может работать в режиме обнаружения аэродинамических целей с дальностью обзора до 175 км, в режиме обнаружения аэробаллистических ракет (дальность до 175 км) или в режиме обнаружения и сопровождения баллистических ракет с аналогичными показателями дальности. Скорость обновления информации об обстановке в указанном секторе зависит от различных факторов, в первую очередь от его размеров и помеховой обстановки. Обычно этот параметр находится в пределах от 0,3 до 16 с.

Последним средством обнаружения комплекса «Антей-2500», выполненным в виде отдельной машины, является станция наведения ракет 9С32М. Задачей этой системы является поиск, обнаружение и автоматическое сопровождение аэродинамических и баллистических ракет, определение их координат и передача данных на другие средства комплекса, а также управление огневыми средствами. При этом выполнение конкретных функций зависит от разных факторов. К примеру, обнаружение и сопровождение баллистических целей может осуществляться только при предварительном получении целеуказания с командного пункта.

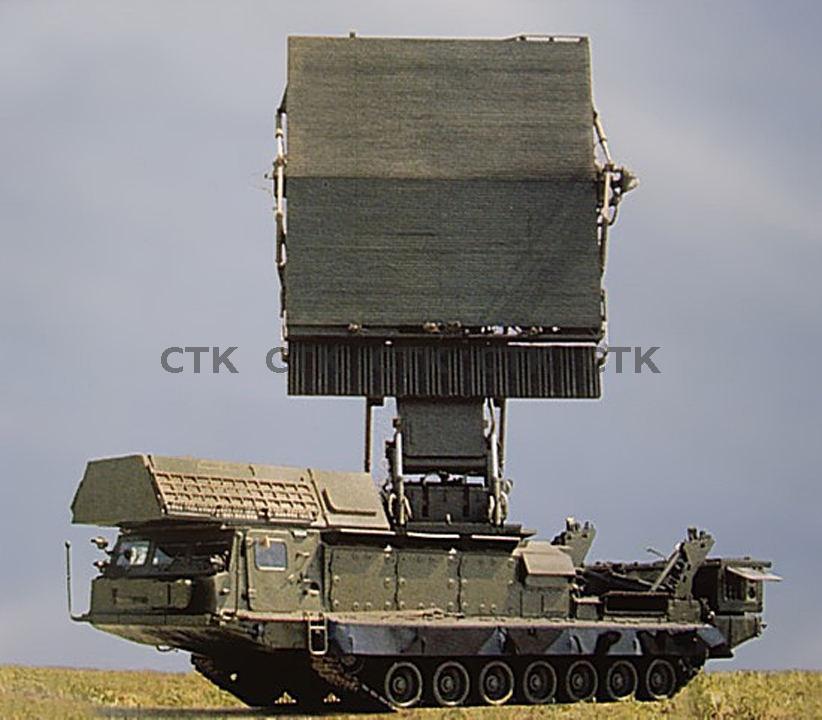

РЛС программного обзора 9С19М2. Фото Rbase.new-factoria.ru

Станция наведения ракет, используя собственную РЛС, способна сопровождать до 12 целей одновременно, а также управлять работой всех пусковых и пускозаряжающих установок комплекса. В таком режиме обеспечивается одновременный пуск до 12 управляемых ракет по шести целям. Для поиска целей и управления стрельбой используется трехкоординатная импульсно-когерентная РЛС сантиметрового диапазона. Стация может работать в двух режимах: в составе общей структуры комплекса или самостоятельно. Максимальная дальность обнаружения аэродинамических и баллистических целей находится на уровне 140-150 км. Аэробаллистические ракеты засекаются на расстоянии порядка 80 км.

Перевозка, предстартовая подготовка и запуск управляемых ракет осуществляется пусковыми установками 9А83М и 9А82М. На гусеничном шасси этих машин устанавливается подъемное устройство с креплениями для транспортно-пусковых контейнеров ракет. Машина 9А83М способна перевозить четыре контейнера с ракетами 9М83М, тогда как на 9А82М предусматриваются только два набора креплений для ТПК ракет 9М82М. Кроме того, пусковые установки оснащаются собственной радиолокационной станцией подсвета цели.

РЛС подсвета цели машины 9А83М располагается на подъемной мачте, установленной в передней части шасси. В походном положении она укладывается поворотом назад, а при подготовке к боевой работе поднимается в рабочее положение. Контейнеры с ракетами в походном положении опускаются на крышу шасси. Оборудование пусковых установок позволяет производить предстартовую подготовку ракет продолжительностью около 10-15 с. Кроме того, имеется возможность стрельбы залпами в две ракеты с интервалом не более нескольких секунд.


Станция наведения ракет 9С32М. Фото Rbase.new-factoria.ru

После пуска ракеты автоматика пусковой установки начинает работать в режиме передачи команд радиокоррекции. Также предусматривается режим подсвета цели.

Основные отличия пусковых установок 9А83М и 9А82М заключаются в конструкции систем крепления ТПК ракет и механизмов их подъема в стартовое положение, а также в строении антенны РЛС подсвета. Так, в случае с 9А83М последняя располагается на подъемной мачте, а соответствующие агрегаты машины 9А82М монтируются на крыше шасси и не поднимаются на большую высоту.

Совместно с пусковыми установками в составе зенитного соединения должны работать пускозаряжающие машины 9А85 и 9А84. Они предназначены для перевозки и загрузки на пусковые установки контейнеров с ракетами 9М83М и 9М82М соответственно. По общей архитектуре пускозаряжающие установки похожи на пусковые, но отличаются составом оборудования. Так, на месте РЛС подсвета на них располагаются подъемные краны для перегрузки ракет. Используя кран грузоподъемностью 6350 кг, расчет пускозаряжающей установки 9А85 может загрузить на 9А83М полный боекомплект за 50-60 минут.


ТПК ракет на пусковой установке 9А38М

При необходимости машины 9А85 и 9А84 способны выполнять функции пусковых установок. В таком случае они поднимают ракеты в вертикальное положение и производят запуск с внешним целеуказанием. В отличие от полноценных пусковых установок, пукозаряжающие машины не могут работать автономно и нуждаются в других средствах зенитного комплекса, обеспечивающих наведение ракет на цель.

В составе ЗРК С-300ВМ «Антей-2500» используются зенитные управляемые ракеты двух типов. Изделия 9М83М и 9М82М построены на основе общих идей и технических решений, однако отличаются габаритами и массой. При этом разница в размерах и весе обусловлена в первую очередь конструкцией первых ступеней двух ракет. Как следствие, ракета 9М82М, имеющая более высокие характеристики дальности полета, крупнее и тяжелее 9М83М.

Обе ракеты построены по двухступенчатой схеме, оснащаются твердотопливными двигателями и имеют аэродинамическую схему «несущий конус». Хвостовая часть обеих ракет представляет собой разгонную первую ступень, задачей которой является вывод ракеты на заданную высоту с заданной скоростью. Кроме того, сразу после выхода из ТПК специальный импульсный газовый двигатель первой ступени выполняет склонение ракеты в сторону цели. После выработки заряда твердотопливного двигателя первая ступень сбрасывается. Вторая (маршевая) ступень обеспечивает доставку боевой части к цели и оснащается аппаратурой управления.


Пускозаряжающая установка 9А85 для ракет 9М83М. Фото Rbase.new-factoria.ru

В головной части второй ступени ракет 9М83М и 9М82М размещается аппаратура самонаведения и радиовзрыватель. В центре второй ступени находятся осколочно-фугасная боевая часть весом 150 кг и твердотопливный двигатель. Часть специальной аппаратуры размещена в хвосте ступени. Там же находятся четыре аэродинамических руля.

Длина ракеты 9М83М составляет 7,9 м, изделия 9М82М – 9,9 м. Максимальный диаметр ракет равен 915 и 1215 мм соответственно. Стартовый вес – 3500 кг и 5800 кг. Основные особенности применения ракет, связанные с максимальной унификацией, одинаковы. Так, перед стартом в систему самонаведения ракеты вводится полетная программа, в которой указана расчетная точка встречи с целью. После этого производится старт, осуществляемый пороховым аккумулятором давления. Покинув ТПК, ракета запускает двигатель первой ступени и набирает начальную скорость, одновременно с этим разворачиваясь в сторону цели. После выработки топлива первой ступени происходит ее сброс и запуск маршевого двигателя второй ступени. Для повышения дальности полета запуск двигателя второй ступени может происходить с задержкой до 20 с после сброса.

Наведение ракет 9М83М и 9М82М выполняется бортовой аппаратурой в соответствии с введенной полетной программой. Кроме того, автоматика наземных средств зенитного комплекса отслеживает перемещения цели и ракеты, вырабатывает команды и передает их последней. Также предусмотрены другие алгоритмы наведения ракеты на цель, применяемые в тех или иных случаях.


Пускозаряжающая установка 9А84М для ракет 9М82М

Во время полета ракета 9М83М способна развивать скорость до 1700 м/с. Для 9М82М этот параметр составляет 2600 м/с. Конструкция ракет позволяет маневрировать с перегрузкой до 30 единиц. Производителем заявлена возможность поражения целей на дальности до 200 км и высоте до 30 км. При работе в режиме противоракетной обороны возможен перехват баллистических целей со скоростью до 4,5 км/с, что соответствует боевым блокам ракет с дальностью полета до 2500 км.

С конца девяностых годов зенитный ракетный комплекс С-300ВМ «Антей-2500» регулярно появляется на различных выставках вооружений и военной техники как в виде макетов, так и в виде полноценных боевых машин. Эта система постоянно привлекает внимание специалистов и широкой общественности, чему способствуют высокие боевые характеристики и эффективность. В ряде случаев интерес к комплексу С-300ВМ привел к появлению контрактов на поставку подобной техники.

Весной 2013 года отечественные средства массовой информации сообщили о первых поставках ЗРК С-300ВМ зарубежному заказчику. Первым иностранным покупателем этой техники стала Венесуэла. К моменту появления первых сообщений в апреле 2013-го в южноамериканскую страну уже были доставлены все заказанные машины, которым предстояло служить в составе двух зенитных дивизионов. Вскоре завершились все работы по подготовке этой техники к эксплуатации, и уже до конца года оба дивизиона были введены в строй.


Схема ракеты 9М83. Рисунок Rbase.new-factoria.ru

В марте 2015 года появились сообщения о новом контракте на поставку систем «Антей-2500». На этот раз заказчиком военной техники стал Египет. По имеющимся данным, до конца следующего года Концерн ПВО «Алмаз-Антей» должен построить и передать египетским вооруженным силам полковой комплект нового комплекса. Таким образом, Египет должен получить три дивизиона и полковой командный пункт. Сообщалось, что общая стоимость этого контракта превысит 1 млрд долларов США, а первые поставки уже выполнены: часть вспомогательного оборудования была отправлена заказчику еще в 2014 году.

Новым заказчиком ЗРК С-300ВМ мог стать Иран. Напомним, еще в 2007 году это государство заказало у России несколько комплексов С-300ПМУ-1 общей стоимостью около 800 млн долларов. Во время выполнения заказа Совбез ООН ввел санкции в отношении Ирана, из-за чего Россия была вынуждена отказаться от продолжения работ и вернуть заказчику аванс. Следующие несколько лет страны обменивались различными заявлениями, но строительство зенитных комплексов не возобновлялось. Наконец, в феврале этого года руководство корпорации «Ростех» рассказало о планах предложить иранской стороне новые комплексы «Антей-2500» вместо снятых с производства С-300ПМУ-1. Официальный Тегеран отклонил это предложение, из-за чего переговоры о дальнейшей судьбе достаточно старого контракта продолжаются до сих пор.

В настоящее время зенитный ракетный комплекс С-300ВМ «Антей-2500» является одним из самых новых и совершенных представителей семейства С-300В. Тем не менее, специалисты Концерна ПВО «Алмаз-Антей» продолжают развитие этой линейки техники, результатом чего уже стало появление нескольких новых комплексов, предназначенных для вооружения войсковой ПВО.

По материалам сайтов:
http://rbase.new-factoria.ru/
http://bastion-karpenko.narod.ru/
http://pvo.guns.ru/
http://almaz-antey.ru/
http://vz.ru/
http://ria.ru/

Подробные фото комплекса и его макетов:
http://bastion-karpenko.narod.ru/S-300VM.html

202-я зенитная ракетная бригада Западного военного округа: pvo_pro_vko — LiveJournal

Очень рекомендую и советую посмотреть этот пост — наглядно показана работа ЗРС С-300В! Спасибо, Виталий, за качественный материал!

Оригинал взят у vitalyв 202-я зенитная ракетная бригада Западного военного округа


Согласно плану боевой подготовки Сухопутных войск, с 1 февраля начались комплексные занятия в составе расчетов с военнослужащими срочной службы, в том числе нового призыва.

В ходе визита представителям средств массовой информации продемонстрировали работу расчетов боевых средств зенитной ракетной системы С-300В, состоящей на вооружении бригады. Личный состав отрабатывал вопросы заряжания пусковой установки системы С-300В. Кроме того, военнослужащие показали позиции средств управления и зенитной ракетной батареи, несущей боевой дежурство по охране воздушных рубежей Московского региона.

202-я зенитная ракетная бригада – одна из немногих частей, которая проводит несколько месяцев в году на полигоне практически в полном составе. В период пребывания бригады ежегодно на полигонах Капустин Яр и Ашулук проводятся боевые пуски по целям в рамках проведения комплексных учений войск и соединений. Таким образом, почти каждый военнослужащих, проходящий срочную службу в бригаде, производит 1-2 боевых пуска за службу.

Подготовка к перегрузке зенитной управляемой ракеты (ЗУР) в транспортно-пусковом контейнере.

2250×1500


Боевой путь бригады.
202-я зенитная ракетная бригада начала свой боевой путь в 1948 году, когда в г. Гродно Белорусской ССР был сформирован 472-й зенитно-артиллерийский полк в соответствии с директивой Генерального штаба ВС СССР. Первым командиром полка был назначен подполковник Шумилов П.А. Соответствующим приказом Министра обороны СССР установлен праздник части – 29 марта, а в мае 1950 года полку вручено Боевое Знамя. В данный период на вооружении полка состояла зенитная артиллерийская система С-60. В 1958 году полк передислоцирован в г. Барановичи Белорусской ССР.

Начиная с февраля 1963 года полк проходит перевооружение на новые зенитные ракетные комплексы С-75М Волхов, поставка которых в ПВО Сухопутных войск началась в 1962 г. Одновременно с перевооружением полк передислоцируется в город Магдебург (ГДР), который станет место постоянной дислокации полка, а в последствии бригады, на следующие 28 лет. В Магдебурге полк решает задачи по охране воздушных рубежей ГДР в составе Группы советских войск в Германии.

В августе 1974 полк перевооружен на зенитный ракетный комплекс 2К11 Круг и переформирован в 202-ю зенитную ракетную бригаду. С 1974 года в бригаде началось активное освоение комплекса. Ежегодно бригада участвовала в тактических учениях с боевой стрельбой.

В 1988 году состоялось принятие на вооружение войск ПВО СВ зенитной ракетной системы С-300В в полном составе. После переподготовки личного состава в 1989 году бригада стала получать новую систему С-300В.

В мае 1991 года в соответствии с принятием решения о выводе советских войск из Германии, бригада передислоцируется в подмосковный Наро-Фоминск, где формируется место постоянной дислокации бригады совместно с 4-й гвардейской Кантемировской танковой дивизией. Бригада входит в состав Московского военного округа, а позднее в состав образованного в сентябре 2010 г. Западного военного округа.
В соответствии с директивой Генерального штаба ВС РФ бригада является частью постоянной готовности и несет боевое дежурство.

В настоящее время существуют планы по перевооружению бригады на новейшую ЗРС С-400.

2250×1500

Посещение бригады началось со знакомства с группой боевого управления. Здесь располагаются основные средства радиолокации и управления.
Пункт боевого управления из состава автоматизированной системы управления боевыми действиями зенитной ракетной бригады Поляна-Д4. В пункте боевого управления оборудованы рабочие места командира бригады, оперативного дежурного, начальника разведки, офицера боевого управления.

Пункт боевого управления бригады. Вид на рабочее место командира бригады.

2250×1500

Пункт управления радиолокационного поста 9С467-1 ПОРИ-П1. Вид на рабочее место командира расчета 9С467-1.

2250×1500

Вид на рабочее место оператора 9С467-1.

2250×1500

Питание средств боевого управления бригады осуществляется с помощью трех дизельных электростанций на базе КАМАЗ-43114.

2250×1500

2250×1500

Для получения информации о воздушной обстановке, обнаружения и сопровождения целей рядом с командным пунктом расположены радиолокационные средства: мобильная радиолокационная станция кругового обзора метрового диапазона 1Л13 Небо-СВ, обеспечивающая высокую эффективность обнаружения и сопровождения воздушных объектов, и радиолокационная станция кругового обзора 9С15М Обзор-3.

РЛС 1Л13 Небо-СВ. Вид на антенно-поворотное устройство РЛС и антенно-поворотное устройство наземного радиолокационного запросчика.

2250×1500

Наземный радиолокационный запросчик РЛС 1Л13 Небо-СВ.

2250×1500

РЛС кругового обзора 9С15М Обзор-3 предназначена для кругового обзора воздушного пространства, обнаружения, определения принадлежности, сопровождения воздушных целей и передачи информации на командный пункт. РЛС 9С15М обеспечивает обнаружение баллистических ракет и аэродинамических целей на дальностях от 240 до 95 км. в зависимости от типа воздушного объекта.

РЛС 9С15М Обзор-3.

2250×1500

2250×1500

Далее гостям предложили осмотреть позиции батареи, несущей боевое дежурство по охране установленного сектора воздушного пространства Московского региона. Управление боевыми действиями в месте несения боевого дежурства осуществляется при помощи командного пункта 9С457, который получает данные от вышестоящего пункта или в автономном режиме от штатных радиолокационных средств ЗРС. По данным, полученным от РЛС 9С19М2 Имбирь и 9С15М Обзор-3 расчет командного пункта распознает тип целей, определяет их характеристики и степень опасности, автоматически распределяет и выдает данные целеуказания на стреляющий зенитный ракетный комплекс. Кроме того, командный пункт назначает сектора ответственности, отображает различную информацию и документирует процесс боевой работы. Расчет командного пункта составляет 7 человек.

Командный пункт 9С457.

2250×1500

Радиолокационная станция секторного обзора 9С19М2 Имбирь предназначена для обнаружения в заданном секторе, определения, сопровождения воздушных целей и передачи информации о них на командный пункт. Представляет собой трехкоординатную когерентно-импульсную РЛС сантиметрового диапазона.

РЛС 9С19М2 Имбирь.

2250×1500

2250×1500

Многоканальная станция наведения ракет 9С32 предназначена для поиска, обнаружения, захвата и сопровождения целей по данным целеуказания и автономно, выработки и передачи на пусковые установки координат целей для наведения станций подсвета целей и управления огневыми средствами пусковых и пуско-заряжающих установок.

МСНР 9С32.

2250×1500

2250×1500

2250×1500

В состав конкретной батареи, осуществляющий боевое дежурство в 202-й зенитной ракетной бригаде входят две пусковые установки 9А83 с зенитными управляемыми ракетами 9М83, одна пусковая установка 9М82 с зенитными управляемыми ракетами 9М82 и одна поддежуривающая пусковая установка 9А83 без установленных ЗУР.
Пусковая установка 9А82 предназначена для размещения, транспортировки, автоматической подготовки к пуску и пуска по целям двух зенитных управляемых 9М82 в транспортно-пусковых контейнерах, а также выдачи корректирующих команд и подсвета обстреливаемых целей. Может работать в сопряжении с пуско-заряжающей установкой 9А84 и выдавать соответствующую информацию и команды на ПЗУ.

Пусковая установка 9А82.

2250×1500

2250×1500

2250×1500

2250×1500

Пусковая установка 9А83 предназначена для транспортирования четырех зенитных управляемых ракет 9М83 в транспортно-пусковых контейнерах, автоматической подготовки и пуска ракет с пусковой установки или сопряженной пуско-заряжающей установки 9А85, а также расчета и выдачи корректирующих команд и подсвета обстреливаемых целей.

Пусковая установка 9А83.

2250×1500

2250×1500

В состав батареи также входит так называемая поддежуривающая пусковая установка 9А83, которая при необходимости может быть заряжена ракетами в транспортно-пусковых контейнерах для дальнейшего заступления на дежурство.

2250×1500

2250×1500

2250×1500

В парке бригады хранится очень много различной техники, не мог упустить такой возможности пофотографировать. МТ-ЛБ.

2250×1500

2250×1500

Пусковая установка 9А83.

2250×1500

ПУ 9А82 и ПЗУ 9А85.

2250×1500

ПУ 9А82.

2250×1500

РЛС 9С15М Обзор-3.

2250×1500

ПУ 9А83.

2250×1500

2250×1500

2250×1500

В парке личный состав продемонстрировал отработку занятий по заряжанию пуско-заряжающей установки 9А85 зенитной управляемой ракетой 9М83 в транспортно-пусковом контейнере путем перегрузки транспортно-пускового контейнера с ПУ 9А83 на ПЗУ 9А85 при помощи ПЗУ 9А84.

ПЗУ 9А85, ПЗУ 9А84 и ПУ 9А83.

2250×1500

2250×1500

Военнослужащие из состава расчета удерживают контейнер с помощью тросов, командир расчета управляет краном с выносного пульта.

2250×1500

2250×1500

Заряжание ПЗУ 9А85 окончено, кран отсоединяют от транспортно-пускового контейнера.

2250×1500

2250×1500

Командир расчета ПЗУ 9А84.

2250×1500

Пуско-заряжающая установка 9А84.

2250×1500

В заключение гостям продемонстрировали расположение одного из подразделений бригады. «Экскурсия» в расположение получилась спонтанная без предварительной подготовки и договоренности. Поэтому личный состав даже чисто теоретически не смог бы навести какой-либо лоск и показной порядок. Все было в штатном режиме.

Расположение расчетов, входящих в группу боевого управления бригады.

2250×1500

Типичная комната воспитательной работы.

2250×1500

2250×1500

Комната бытового обслуживания.

2250×1500

«Кубриковый» вариант размещения.

2250×1500

«Настольные книги» всех военнослужащих.

2250×1500

Командованием бригады решен вопрос об установке автоматов по продаже кофе, прохладительных напитков, сладкого и сигарет. Отличная мера по предупреждению самовольного оставления части. Здесь у солдат есть возможность приобрести и шоколад и сигареты. Перед установкой личный состав специально опросили на предмет того, чем лучше загружать автоматы, вплоть до марки сигарет.

2250×1500

Совсем небольшое видео с отрывками заступления на боевое дежурство и заряжания установки.

Большое спасибо military_pressза приглашение.
Спасибо также Саиду Аминову saidpvoза его сайт. Признаюсь, подглядывал одним глазом, но честно перерабатывал и писал от себя.

202 зенитная ракетная бригада Западного военного округа

12:18 / 27.02.12


Согласно плану боевой подготовки Сухопутных войск, с 1 февраля начались комплексные занятия в составе расчетов с военнослужащими срочной службы, в том числе нового призыва. В ходе визита представителям средств массовой информации продемонстрировали работу расчетов боевых средств зенитной ракетной системы С-300В, состоящей на вооружении бригады. Личный состав отрабатывал вопросы заряжания пусковой установки системы С-300В. Кроме того, военнослужащие показали позиции средств управления и зенитной ракетной батареи, несущей боевой дежурство по охране воздушных рубежей Московского региона. Об этом специально для ИА «Оружие России» Виталий Кузьмин.



202-я зенитная ракетная бригада – одна из немногих частей, которая проводит несколько месяцев в году на полигоне практически в полном составе. В период пребывания бригады ежегодно на полигонах Капустин Яр и Ашулук проводятся боевые пуски по целям в рамках проведения комплексных учений войск и соединений. Таким образом, почти каждый военнослужащих, проходящий срочную службу в бригаде, производит 1-2 боевых пуска за службу. Это достигается не только одиночной подготовкой каждого солдата, но и отработкой действий военнослужащих в составе отделений, экипажей и расчетов. Специфика войск ПВО – это коллективная работа на результат, когда от действий и слаженности расчета в конечном итоге зависит успех боевой работы.



Например, в прошлом году 202-я бригада в полном составе приняла участие в тактических учениях с войсковой ПВО, а также в стратегических учениях «Центр-2011». Причем в ходе обоих учений бригада работала с полигона Капустин Яр, хотя цели могли находиться на значительном удалении от пункта временной дислокации бригады.




Пункт боевого управления бригады. Вид на рабочее место командира бригады.



Боевой путь бригады



202-я зенитная ракетная бригада начала свой боевой путь в 1948 году, когда в г. Гродно Белорусской ССР был сформирован 472-й зенитно-артиллерийский полк в соответствии с директивой Генерального штаба ВС СССР. Первым командиром полка был назначен подполковник Шумилов П.А. Соответствующим приказом Министра обороны СССР установлен праздник части – 29 марта, а в мае 1950 года полку вручено Боевое Знамя. В данный период на вооружении полка состояла зенитная артиллерийская система С-60. В 1958 году полк передислоцирован в г. Барановичи Белорусской ССР.



Начиная с февраля 1963 года полк проходит перевооружение на новые зенитные ракетные комплексы С-75М Волхов, поставка которых в ПВО Сухопутных войск началась в 1962 г. Одновременно с перевооружением полк передислоцируется в город Магдебург (ГДР), который станет место постоянной дислокации полка, а в последствии бригады, на следующие 28 лет. В Магдебурге полк решает задачи по охране воздушных рубежей ГДР в составе Группы советских войск в Германии.



В августе 1974 полк перевооружен на зенитный ракетный комплекс 2К11 Круг и переформирован в 202-ю зенитную ракетную бригаду. С 1974 года в бригаде началось активное освоение комплекса. Ежегодно бригада участвовала в тактических учениях с боевой стрельбой.




Пункт управления радиолокационного поста 9С467-1 ПОРИ-П1. Вид на рабочее место командира расчета 9С467-1.



В 1988 году состоялось принятие на вооружение войск ПВО СВ зенитной ракетной системы С-300В в полном составе. После переподготовки личного состава в 1989 году бригада стала получать новую систему С-300В.



В мае 1991 года в соответствии с принятием решения о выводе советских войск из Германии, бригада передислоцируется в подмосковный Наро-Фоминск, где формируется место постоянной дислокации бригады совместно с 4-й гвардейской Кантемировской танковой дивизией. Бригада входит в состав Московского военного округа, а позднее в состав образованного в сентябре 2010 г. Западного военного округа.



В соответствии с директивой Генерального штаба ВС РФ бригада является частью постоянной готовности и несет боевое дежурство. Это обстоятельство возлагает дополнительную ответственность на личный состав бригады и предъявляет повышенные требования к уровню подготовки военнослужащих.



В настоящее время существуют планы по перевооружению бригады на новейшую ЗРС С-400. Пока же военнослужащие успешно решают поставленные задачи имеющимися силами и средствами с помощью отработанной и хорошо изученной системы войсковой ПВО С-300В.




Вид на рабочее место оператора 9С467-1.



ЗРС С-300В является фронтовым средством противовоздушной обороны и предназначена для поражения ракет, боевых вертолетов и различных самолетов фронтовой, тактической и стратегической авиации в условиях сложной воздушной обстановки при массированном применении средств воздушного нападения и ведении прикрываемыми войсками маневренных боевых действий.



Посещение бригады началось со знакомства с группой боевого управления. Здесь располагаются основные средства радиолокации и управления. Согласно требованиям пункт управления должен располагаться на значительном удалении от средств поражения, что необходимо не только для корректной работы радиолокационных средств, но и безопасности обеих частей системы.



Пункт боевого управления из состава автоматизированной системы управления боевыми действиями зенитной ракетной бригады Поляна-Д4. В пункте боевого управления оборудованы рабочие места командира бригады, оперативного дежурного, начальника разведки, офицера боевого управления.




Питание средств боевого управления бригады осуществляется с помощью трех дизельных электростанций на базе КАМАЗ-43114.

Для получения информации о воздушной обстановке, обнаружения и сопровождения целей рядом с командным пунктом расположены радиолокационные средства: мобильная радиолокационная станция кругового обзора метрового диапазона 1Л13 Небо-СВ, обеспечивающая высокую эффективность обнаружения и сопровождения воздушных объектов, и радиолокационная станция кругового обзора 9С15М Обзор-3.






РЛС 1Л13 Небо-СВ. Вид на антенно-поворотное устройство РЛС и антенно-поворотное устройство наземного радиолокационного запросчика.






Наземный радиолокационный запросчик РЛС 1Л13 Небо-СВ РЛС кругового обзора 9С15М Обзор-3 предназначена для кругового обзора воздушного пространства, обнаружения, определения принадлежности, сопровождения воздушных целей и передачи информации на командный пункт.

РЛС 9С15М обеспечивает обнаружение баллистических ракет и аэродинамических целей на дальностях от 240 до 95 км. в зависимости от типа воздушного объекта.






РЛС 9С15М Обзор-3.



Далее гостям предложили осмотреть позиции батареи, несущей боевое дежурство по охране установленного сектора воздушного пространства Московского региона. Управление боевыми действиями в месте несения боевого дежурства осуществляется при помощи командного пункта 9С457, который получает данные от вышестоящего пункта или в автономном режиме от штатных радиолокационных средств ЗРС. По данным, полученным от РЛС 9С19М2 Имбирь и 9С15М Обзор-3 расчет командного пункта распознает тип целей, определяет их характеристики и степень опасности, автоматически распределяет и выдает данные целеуказания на стреляющий зенитный ракетный комплекс. Кроме того, командный пункт назначает сектора ответственности, отображает различную информацию и документирует процесс боевой работы. Расчет командного пункта составляет 7 человек.

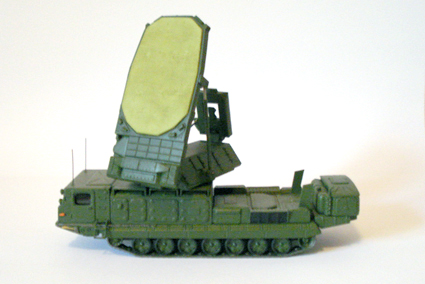

Радиолокационная станция секторного обзора 9С19М2 Имбирь предназначена для обнаружения в заданном секторе, определения, сопровождения воздушных целей и передачи информации о них на командный пункт. Представляет собой трехкоординатную когерентно-импульсную РЛС сантиметрового диапазона.







РЛС 9С19М2 Имбирь.

Многоканальная станция наведения ракет 9С32 предназначена для поиска, обнаружения, захвата и сопровождения целей по данным целеуказания и автономно, выработки и передачи на пусковые установки координат целей для наведения станций подсвета целей и управления огневыми средствами пусковых и пуско-заряжающих установок.





МСНР 9С32.

В состав конкретной батареи, осуществляющий боевое дежурство в 202-й зенитной ракетной бригаде входят две пусковые установки 9А83 с зенитными управляемыми ракетами 9М83, одна пусковая установка 9М82 с зенитными управляемыми ракетами 9М82 и одна поддежуривающая пусковая установка 9А83 без установленных ЗУР.

Пусковая установка 9А82 предназначена для размещения, транспортировки, автоматической подготовки к пуску и пуска по целям двух зенитных управляемых 9М82 в транспортно-пусковых контейнерах, а также выдачи корректирующих команд и подсвета обстреливаемых целей. Может работать в сопряжении с пуско-заряжающей установкой 9А84 и выдавать соответствующую информацию и команды на ПЗУ.







Пусковая установка 9А82.

Пусковая установка 9А83 предназначена для транспортирования четырех зенитных управляемых ракет 9М83 в транспортно-пусковых контейнерах, автоматической подготовки и пуска ракет с пусковой установки или сопряженной пуско-заряжающей установки 9А85, а также расчета и выдачи корректирующих команд и подсвета обстреливаемых целей.






Пусковая установка 9А83

В состав батареи также входит так называемая поддежуривающая пусковая установка 9А83, которая при необходимости может быть заряжена ракетами в транспортно-пусковых контейнерах для дальнейшего заступления на дежурство. Фото 23,24,25 Пусковая установка 9А83 без заряженных ЗУР.

Далее личный состав приступил к отработке занятий по заряжанию пуско-заряжающей установки 9А85 зенитной управляемой ракетой 9М83 в транспортно-пусковом контейнере путем перегрузки транспортно-пускового контейнера с ПУ 9А83 на ПЗУ 9А85 при помощи ПЗУ 9А84.







Слева направо ПЗУ 9А85, ПЗУ 9А84, ПУ 9А83.

Зарядка установки осуществляется при помощи крана и тросов, удерживающих контейнер от раскачивания.







Военнослужащие из состава расчета удерживают контейнер с помощью тросов, командир расчета управляет краном при помощи выносного пульта управления.







Заряжание ПЗУ 9А85 окончено, кран отсоединяют от транспортно-пускового контейнера.









Пуско-заряжающая установка 9А84.






Командир расчета ПЗУ 9А84.






Техника, хранящаяся в парке бригады.

Многоцелевой транспортер МТ-ЛБ.







ПУ 9А82 и ПЗУ 9А85.







Пусковая установка 9А83.

В заключении гостям продемонстрировали расположение одного из подразделений бригады. «Экскурсия» в расположение получилась спонтанная без предварительной подготовки и договоренности. Поэтому личный состав даже чисто теоретически не смог бы навести какой-либо лоск и показной порядок. Все было в штатном режиме.






Расположение расчетов, входящих в группу боевого управления бригады.






Комната воспитательной работы.






Комната бытового обслуживания.






«Кубриковый» вариант размещения военнослужащих.






«Настольные книги» всех военнослужащих.






Командованием бригады решен вопрос об установке автоматов по продаже кофе, прохладительных напитков, сладкого и сигарет. Отличная мера по предупреждению самовольного оставления части. Из еды обычно больше всего солдату не хватает сладкого, шоколада и т.п. Иногда существую проблемы с сигаретами. Здесь же у солдата есть возможность приобрести и шоколад и сигареты. Перед установкой личный состав специально опросили на предмет того, чем лучше загружать автоматы, вплоть до марки сигарет.



Зенитно-ракетная система С-300В / С-300ВМ Антей-2500

Базирование:

Бронетехника

Система управления:

Радиолокационная ГСН

Боевая часть:

Осколочно-фугасная

Применение:

Зенитные, Противоракетные

Страна:

Россия

Дальность:

200 км.

Год разработки:

1988 г.

ЗРС С-300В (9К81) предназначена для обороны группировок войск и важнейших объектов фронта и тыла от массированных ударов баллистических ракет оперативно-тактического назначения (типа «Lance», «Pershing» ) аэробаллистических (типа SRAM ) и крылатых ракет (типа ALCM ), самолетов стратегической и тактической авиации, барражирующих постановщиков активных помех, боевых вертолетов в сложной воздушной и помеховой обстановки, при ведении прикрываемыми войсками маневренных боевых действий. ЗРС С-300В — первая мобильная универсальная система противоракетной и противосамолетной обороны.

Головным разработчиком ЗРС С-300В в целом является Научно-исследовательский электромеханический институт (НИЭМИ) (главный конструктор В. П. Ефремов).

Совместные испытания системы проводились на Эмбенском полигоне ГРАУ МО в 1985-1986 гг. В полном комплекте боевых средств ЗРС С-300В была принята на вооружение войск ПВО СВ в 1988 году. Фронтовые зенитные ракетные бригады С-300В предназначались для замены армейско-фронтовых зенитных ракетных бригад ЗРК 2K11 «Круг».

Высокие боевые возможности и мобильность зенитных ракетных систем С-300В неоднократно были подтверждены учебно-боевыми стрельбами и на специальных учениях. Так, на учениях «0борона-92» система обеспечивала поражение самолетов первой же ракетой, а баллистические ракеты уничтожались ею с расходом не более двух ЗУР.

На западе комплекс С-300В получил обозначение SA-12 Giant/Gladiator.

Большие модернизационные возможности, заложенные при проектировании ЗРС С-300В, позволили в дальнейшем значительно поднять боевые возможности, эффективность и помехозащищенность системы. В настоящее время головным разработчиком системы — концерном «Антей» предлагается ЗРС С-300ВМ «Антей-2500» — результат глубокой модернизации ЗРС С-300В. Мобильная универсальная противоракетная и противосамолетная система «Антей-2500» относится к новому поколению систем противоракетной и противосамолетной обороны (ПРО-ПСО). Она предназначена для обороны важных государственных, военных и промышленных объектов, группировок войск от ударов баллистических и аэродинамических средств воздушного нападения. «Антей-2500» — единственное в мире универсальное средство ПРО и ПВО, способное эффективно бороться как с баллистическими ракетами с дальностями пуска до 2500 км, так и со всеми видами аэродинамических и аэробаллистических целей. В С-300ВМ использованы новые зенитные управляемые ракеты с увеличенными дальностями полета, диапазоном развиваемых перегрузок (до 30 единиц) и уменьшенным вдвое временем подготовки к пуску. Модернизирована система РЛС, что привело к существенному увеличению энергетического потенциала. Применены более совершенные вычислительные средства и встроенные системы топопривязки, навигации и ориентирования, проведена оптимизации алгоритмов боевой работы. Эти и другие усовершенствования позволили вдвое по сравнению с С-300В увеличить максимальную дальность стрельбы системы (до 200 км), повысить предельную скорость уничтожаемых целей с 3000 до 4500 м/с, и дальность полета уничтожаемых баллистических ракет, а также существенно снизить время реакции системы (см. сравнительную диаграмму для С-300В, С-300ВМ, «Patriot» PAC-2 и PAC-3). Полная автоматизация боевой работы, высокая эксплуатационная надежность, применение современных средств поиска и устранения неисправностей определили минимальную численность расчетов. Боевые машины комплекса способны совершать протяженные марши по пересеченной местности и занимать позиции для стрельбы без какой-либо предварительной подготовки.

Состав

В состав ЗРС С-300В (С-300ВМ) входят:

· Командный пункт 9С457 (9С457М)

· РЛС кругового обзора «Обзор-3» 9C15М (9С15М2)

· РЛС программного обзора «Имбирь» 9С19М2

· Многоканальная станция наведения ракет (МСНР) 9С32 (9С32М)

· Пусковые установки:

O 9А83 (9А83М) — с четырьмя ЗУР 9М83 (9М83М)

O 9А82 (9А82М) — с двумя ЗУР 9М82 (9М82М).

· Пускозаряжающие установки:

O 9А85 (9А85М)

O 9А84 (9А84М)

· Технические средства:

O средства ракетно-технического обеспечения (PTO) — АКИПС 9В91, комплект такелажного оборудования 9Т325, транспортные машины.

O средства технического обслуживания и ремонта (ТО и Р) — машины технического обслуживания (9В868-1, 1Р15, 9В879-1), машины ремонта и технического обслуживания (9В898-1, 1Р16), групповой ЗИП 9Т447-1;

O учебно-тренировочные средства (УТС) — тренировочное устройство 9Ф88 для тренировки расчета МСНР 9С32, габаритно-весовые макеты ЗУР, учебно-действующая ЗУР.

Все боевые средства ЗРС С-300В: размещены на унифицированных самоходных гусеничных шасси высокой проходимости, оснащены унифицированными средствами автономного электроснабжения, навигации, ориентирования, топопривязки, жизнеобеспечения, телекодовой и речевой радио — и телефонной связи, имеют встроенные системы автоматизированного функционального контроля, обеспечивающие быстрое отыскание неисправного сменного элемента аппаратуры, оборудованы устройствами развертывания в боевое положение и свертывания в походное положение.

Разработан также вариант системы с размещением боевых машин на колесном шасси шасси повышенной проходимости БАЗ-69096, получивший обозначение С-300ВМК.

Зенитный ракетный дивизион C-300В состоит из КП 9С457, РЛС 9С15М, РЛС 9С19М2 и четырех зенитных ракетных батарей, в каждую из которых входили одна многоканальная станция наведения ракет 9С32, две ПУ 9А82, одна пуско-заряжающая установка 9А84, четыре ПУ 9А83 и две пускозаряжающие установки 9А85.

В режиме централизованного управления ЗРС С-300В работала по командам, целераспределению и целеуказанию от КП (АСУ «Поляна-Д4») зенитной ракетной бригады, в которую организационно сводились зенитные ракетные дивизионы (ЗРК), вооруженные системой С-300В. В бригаде предполагалось иметь автоматизированный КП (пункт боевого управления) из состава указанной АСУ с радиолокационным постом (включавшим в себя РЛС кругового обзора 9С15М, РЛС программного обзора 9С19М2, РЛС дежурного режима 1Л13 и пункт обработки радиолокационной информации ПОРИ-П1, три-четыре зенитных ракетных дивизиона.

Пуск ЗУР производится из вертикально расположенного ТПК давлением продуктов сгорания находящегося в ТПК порохового аккумулятора давления. После выхода ракеты из ТПК с помошью импульсного двигателя начинается процесс склонения ЗУР на заданный угол, который завершается к моменту окончания работы стартовой ступени. При пусках в дальнюю зону по аэродинамическим целям запуск двигателя маршевой ступени производится с задержкой до 20 с по отношению к моменту окончания работы двигателя стартовой ступени.

Управление ракетой на маршевом и пассивном участках полета осуществляется отклонением аэродинамических рулей. ЗУР наводится на цель либо системой инерциального управления по методу пропорциональной навигации с переходом на самонаведение примерно за 10 с до подлета к цели, либо системой командно-инерциального управления с самонаведением в течение последних 3 с полета. Последний способ используется при стрельбе по целям в условиях мощных ретранслированных (ответных) помех внешнего прикрытия. Полет ЗУР при инерциальном управлении происходит по энергетически оптимальным траекториям, что обеспечивает предельно большую дальность полета.

Полетное задание вводится в бортовое вычислительное устройство ЗУР со специальной ЭВМ пусковой установки и корректируется в полете радиокомандами, принимаемыми аппаратурой самонаведения от передатчика ПУ. Оптимальный переход на самонаведение осуществляется по информации от аппаратуры самонаведения и инерциальной системы управления ракеты 9М82, что способствует поражению таких малоразмерных целей, как головная часть БР «Першинг» и авиационная БР SRAM. При стрельбе по пеленгуемому МСНР 9С32 постановщику активных помех в полетное задание вводится соответствующий признак, по которому производятся настройки, обеспечивающие достижение ракетой 9М82 пели на дальностях до 100 км. За 0,5-2 с до точки встречи с целью на борту ЗУР вырабатывается команда на начало доворота ракеты по крену для обеспечения максимального накрытия цели потоком осколков боевой части ЗУР. За 0,3 с до точки встречи включается неконтактное взрывательное устройство ЗУР, которое выдает команду на подрыв БЧ. При большом промахе ЗУР самоликвидируется подрывом БЧ.

Аппаратура самонаведения ЗУР имеет высокую чувствительность по каналам самонаведения и радиокоррекции, что позволяет обеспечивать надежный захват ГСН ЗУР любой цели на достаточной для сближения и поражения дальности. Инерциальная система управления ЗУР обеспечивает высокую точность вывода ракеты в точку захвата цели аппаратурой самонаведения ЗУР.

При работе системы С-300В в автономном режиме при налете авиации и ожидаемых ударах БР типа SCUD и «Ланс» РЛС кругового обзора 9C15М производит обзор пространства и выдает радиолокационную информацию об обнаруженных целях на КП системы, который в свою очередь определяет необходимые режимы работы этой РЛС. КП по полученным данным завязывает трассы целей, определяет степень их опасности и классы (аэродинамические или баллистические цели), распределяет выбранные для обстрела цели подчиненным ЗРК (исходя из их боеготовности, занятости и располагаемого боекомплекта ЗУР) и выдает целеуказание многоканальной станции наведения ракет.

По поступившему целеуказанию МСНР 9С32 осуществляет поиск, обнаружение и захват на автосопровождение назначенных для обстрела целей. Захват может осуществляться автоматически или вручную (операторами станции). После начала автосопровождения координаты этих целей передаются на КП, где производится их отождествление с трассами целей. Целеуказание от КП может быть с признаком приоритета на обстрел цели, который означает, что эта цель должна быть поражена в обязательном порядке. КП может также дать указание МСНР 9С32 на автономный поиск низколетящих целей в секторе 1,4° по углу места и 60° по азимуту. При обнаружении в этом режиме координаты низколетящих целей поступают на КП и отождествляются с его трассами. После захвата пели МСНР 9С32 командир ЗРК назначает одну из НУ 9А83 для пуска ЗУР по соответствующим целям. По этой команде передатчик станции подсвета цели на ПУ включается на эквивалент антенны. Антенна станции подсвета цели ориентируется в направлении нормали к плоскости ее ФАР МСНР 9С32, от которой на ПУ начинают поступать координаты цели и их производные. По полученной информации на ПУ рассчитываются азимут и угол места цели для наведения на нее антенны станции подсвета цели, координаты упрежденной точки встречи, время, оставшееся до входа цели в зону поражения и до выхода из нее, а также полетное задание для ЗУР. С МНСР выдаются команды о подготовке одной или двух ЗУР 9М83. Результаты решения задачи о точках встречи инициируются на табло командира ПУ.

При нахождении упрежденной точки в зоне поражения вырабатывается разрешение на пуск ЗУР и командир ЗРК санкционирует его, выдавая на ПУ команду о стрельбе (одной ракетой или последовательным залпом из двух ЗУР). По завершении этих операций на ПУ нажимается кнопка «Пуск», после чего на борту ЗУР запоминаются полетное задание и плоскость стрельбы. Одна или две ЗУР последовательно стартуют из ТПК.

В процессе перечисленных операций на МСНР 9С32 передается донесение о завершении подготовки ЗУР, решение задачи о точке встречи, подтверждение приема команды, о стрельбе, о старте ракет.

По выработанной команде о старте ЗУР передатчик станции подсвета цели переводится в режим излучения в пространство через рупорную антенну широким лучом. По информации от МСНР 9С32 о маневрах цели выработанных на ПУ радиокомандами производится корректировка полетного задания ЗУР. При подлете ЗУР к пели передатчик подсвета переключается на параболическую антенну и облучает цель непрерывным излучением узким лучом для автоматического захвата и сопровождения цели по скорости сближения (частоте Доплера) аппаратурой самонаведения ракеты. По переданным на борт ЗУР по каналу радиокоррекции координатам цели и по рассчитанным на борту ЗУР собственным ее координатам по данным инерциальной системы управления определяется момент доворота ЗУР по крену. Угол этого доворота, обеспечивающий накрытие цели направленным потоком осколков боевой части ЗУР, рассчитывается по информации от аппаратуры самонаведения. Эта информация используется также для окончательного взведения неконтактного взрывательного устройства — полуактивного радиовзрывателя. После этого управление ЗУР прекращается, а радиовзрыватель определяет момент подрыва БЧ ракеты.

После встречи ЗУР с целью от МСНР 9С32 на ПУ передается команда о ее сбросе. Передатчик подсвета ПУ переключается на эквивалент антенны. На КП системы с МСНР 9С32 докладывается об освобождении ПУ и оставшемся боекомплекте ЗУР для проведения дальнейшего целераспределения и выдачи целеуказания на ЗРК.

При работе системы в автономном режиме в ожидании ударов БР типа «Першинг» РЛС программного обзора 9С19М2 ведет регулярный поиск в ракетоопасном направлении в секторе 90°, по азимуту и от 26° до 75° по углу места. При появлении отметок в каком-либо направлении в его окрестностях организовывается дополнительный осмотр с повторным обращением луча. Если полученные отметки удовлетворяют критерию завязки трасс, то начинается сопровождение цели с выдачей ее траекторных параметров на КП системы. КП отождествляет эту информацию с данными от других источников, отображает ее на индикаторах поста разведки и обнаружения и производит внеочередное автоматическое целераспределение. При выборе незанятого ЗРК, которому выдавалось целеуказание для обстрела цели, принимается во внимание его положение относительно расчетной точки падения головной части БР, режим работы (по аэродинамическим целям или БР), наличие боеготовых стрельбовых каналов с ЗУР 9М82. На МСНР 9С32, принявшей целеуказание по БР, автоматически производится поиск цели в секторе целеуказания и назначение двух ПУ 9А82 для обстрела данной цели с подготовкой на каждой из них или приданной ей пускозаряжающей установке 9А84 двух ЗУР 9М82.

При обнаружении цели МСНР 9С32 берет ее на автосопровождение и в случае совпадения координат цели с целеуказанием выдает донесение на КП, где по ее данным также производится отождествление цели. При поступлении с МСНР 9С32 на ПУ команды на стрельбу и завершении предпусковой подготовки ракет командир ПУ производит пуски одной или двух ЗУР. Так как головная часть БР могла быть в наряде с ложной целью, то на КП осуществляется селекция головной части, а стрельба организовывается по цели с соответствующим ее признаком.

При угрозе применения самолетами противника малоразмерных авиационных ракет типа SRAM РЛС 9С19М2 ведет регулярный обзор пространства в секторе 60° по азимлту и от 9° до 50° по углу места в направлении ожидаемого налета. Обнаружение и завязка трасс этих целей происходят так же, как по БР типа «Першинг», однако на КП системы со станции выдаются трассы и отметки только тех целей, скорость которых превышает 300 мс. На КП производится распознавание ракет и выбираются ЗРК, для которых стрельба по целям наиболее эффективна. К стрельбе по авиационным БР могут привлекаться ЗРК, находившиеся в режиме работы по аэродинамическим целям, но имеющие боеготовые ЗУР 9М82.

При работе по барражирующим на дальностях до 100 км самолетам — постановщикам активных помех КП системы выдает на МСНР 9С32 целеуказание по трассе, сформированной по информации от РЛС программного обзора 9С19М2 или от РЛС кругового обзора 9C15М целеуказания от КП системы или от вышестоящего командного пункта зенитной ракетной бригады С-300В. В этом случае МСНР 9С32 берет самолет — постановщик помех на автосопровождение по угловым координатам и докладывает об этом на КП системы, который выдает на эту станцию информацию о дальности до постановщика помех, используя для этого данные о дальности до цели, наиболее близкой по пеленгу самолета-постановщика. На МСНР 9С32 путем экстраполяции данных КП определяется дальность до сопровождаемого постановщика. Дальнейшая работа системы производится так же, как по обычным аэродинамическим целям. На ПУ 9А82 выдаются все команды, необходимые для организации стрельбы ракетой 9М82, а также команда с признаком помехи, которая транслируется в полетном задании ЗУР и изменяет решение предпусковых задач наведения МСНР 9С32 в соответствии с текущими координатами цели. На борту ЗУР эта команда изменяет алгоритм работы бортового вычислительного устройства, что обеспечивает самонаведение ракеты на цель при больших расстояниях между ними. В остальном работа системы аналогична обстрелу обычной аэродинамической цели.

В режиме централизованного управления ЗРС С-300В работает по командам, целераспределению и целеуказанию от КП (АСУ «Поляна-Д4») зенитной ракетной бригады, в которую организационно сводятся зенитные ракетные дивизионы, вооруженные системой С-300В. В бригаде имеется автоматизированный КП (пункт боевого управления) из состава указанной АСУ с радиолокационным постом (включающим в себя РЛС 9C15М, РЛС 9С19М2 , РЛС дежурного режима и пункт обработки радиолокационной информации, три-четыре зенитных ракетных дивизиона.

Каждый зенитный ракетный дивизион состоит из РЛС 9C15М, РЛС 9С19М2 и четырех зенитных ракетных батарей, в каждую из которых входили одна МСНР 9С32, две ПУ 9А82, одна пускозаряжающая установка 9А84, четыре ПУ 9А83 и две пускозаряжающие установки 9А85.

Тактико-технические характеристики

Наименование

С-300В

С-300ВМ

Зона поражения аэродинамических целей, км
 — по дальности
 — по высоте


до 100
0. 025-30


до 200
0.025-30

Зона поражения баллистических целей, км
 — по дальности
 — по высоте


до 40
1-25


до 40
1-30

Максимальная скорость поражаемых целей, м/c

3000

4500

Поражение баллистических ракет, стартующих с расстояния, Км

1100

2500

Число целей, одновременно обстреливаемых дивизионом

24

24

Число ЗУР, одновременно наводимых дивизионом

48

48

Темп стрельбы с одной ПУ, c

1. 5

1.5

Время подготовки ЗУР к пуску, c

15

7.5

Время перевода системы из дежурного режима в боевой, c

40

40

Боекомплект ЗУР дивизиона

96-192

144

Вероятность поражения цели типа
 — БР «Lance» одной ЗУР 9М83
 — «самолет» одной ЗУР 9М83
 — головной части ракеты «Pershing» одной ЗУР 9М82
 — ракеты SRAM одной ЗУР 9М82


0.5-0.65
0.7-0.9
0.4-0.6
0.5-0.7





История управления ПВО СВ

Со дня своего создания и на протяжении последующих лет войсковая противовоздушная оборона вписала немало ярких страниц в ратную историю Российского государства. Всегда, когда было необходимо защитить интересы Отечества, воины-зенитчики с неизменной отвагой, доблестью и честью исполняли воинский долг, проявляя при этом беспримерное мужество и героизм, несгибаемую
стойкость и высокое воинское мастерство.

Подтверждением этому является подвиг гвардии старшего лейтенанта А. Н. Шерстянникова, отдавшего свою жизнь за наше сегодняшнее мирное небо в легендарном «бою у высоты 776» 1 марта 2000 года.

Указом Президента РФ от 12 марта 2000 года №484 за мужество и отвагу, проявленные при ликвидации незаконных вооружённых формирований в Северо-Кавказском регионе, командиру зенитного взвода гвардии старшему лейтенанту А. Н. Шерстянникову посмертно присвоено звание Героя Российской
Федерации.

Воины-зенитчики достойно встречают предстоящий
юбилей своего рода войск. Сегодня в числе передовых соединений и частей войсковой ПВО — соединения и воинские части, возглавляемые полковниками О. Ф. Чепуриным, В. М. Зайко, С. Б. Мучкаевым, А. Л. Николаенковым, Р. М. Лебедевым, А. Ю. Литвиновым и многими другими.

С великой благодарностью в преддверии 100-летнего юбилея войсковой ПВО необходимо вспомнить величайших разработчиков и конструкторов зенитно-ракетного и артиллерийского вооружения: ЗАК, ЗРК, ПЗРК, ЗУР, систем разведки воздушного противника, АСУ, комплексов РЭБ и др. Сегодня войсковая ПВО оснащена неповторимыми творениями А. А. Растова, В. П. Ефремова, Е. А. Пигина, С. П. Непобедимого, А. Г. Шипунова, А. Э. Нудельмана, И. М. Дризе и другими инженерами.

Созданные гениями конструкторской мысли образцы ВВТ войсковой ПВО обладают высокими эффективностью поражения современных СВН, многоканальностью, помехозащищённостью, мобильностью, большим запасом ЗУР (боеприпасов) при огневых единицах и по-прежнему не имеют себе равных в мировой практике.

Лучшие системы ПРО в мире

Отсутствие эффективной системы противоракетной обороны приведет к тому, что страны будут атакованы мощными разрушительными ракетами, самолетами-невидимками и беспилотными самолетами.

Вот лучшие системы ПРО в мире на сегодняшний день:

Российский зенитно-ракетный комплекс С-300

С-300 — система противоракетной обороны большой дальности производства российской Оружейной промышленной группы «Алмаз» на базе первой версии С-300П.Система С-300 была разработана для Войск ПВО СССР для перехвата самолетов и крылатых ракет противника. Каждая новая версия С-300 имеет свои отличительные особенности.



С-300В — ЗРК третьего этажа Российской армии, от баллистических ракет, крылатых ракет и тактической авиации.

С-300В был создан на основе того же проекта С-300, но был построен группой «Антей», также известной как Антей-300 . С-300В — третьеэтажная система ПВО российской армии, от баллистических ракет, крылатых ракет и тактической авиации.Эта система защиты использует ракеты Gladiator с максимальной эффективной дальностью 75 км и ракеты Giant, которые могут поражать цели на расстоянии 100 км и на высоте около 32 км. С-300В устанавливается на гусеничные машины МТ-Т, что делает его более маневренным. С-300В тоже немного отличается от С-300П. Хотя у обоих есть радары наведения, у С-300В есть возможность автоматического поиска целей.

Также имеет отдельную РЛС ПРО Сетевая РЛС 9С19 HIGH SCREEN .Обычный блок С-300В состоит из прибора наблюдения за целью и устройства целеуказания, управляемой РЛС и до шести машин с пусковыми установками и РЛС. С-300В может запускать ядерные боеголовки для поражения целей.


С-300ВМ является модернизированной версией С-300В, также известной как Антей-2500.

С-300ВМ является модернизированной версией С-300В, также известной как Антей-2500. Это новая российская система баллистических ракет. Он предназначен для поражения целей, которыми являются баллистические ракеты средней и малой дальности, крылатые ракеты и ракеты, запускаемые из космоса, самолеты тактической и стратегической авиации, а также средства высокоточного управления. Новый С-300ВМ использует ракеты 9М82М и 9М83М с большой дальностью полета и гибкой маневренностью. Обладая радиолокационной станцией комплексного наблюдения, С-300ВМ способна эффективно уничтожать высокоскоростные баллистические ракеты и мелкомасштабные баллистические поражения.

ракеты-перехватчика С-300ВМ управляются на всей орбите. В состав боеспособного состава ракетного комплекса С-300ВМ входят: штаб управления 9С457М; радиолокационная станция широкого обзора 9С15М2; Наблюдательная радиолокационная станция запрограммирована на обнаружение баллистических ракет Имбирь 9С19М2; баллистические баллистические ракеты SRAM и патрульные самолеты помех в радиусе 100 км; многочастотная станция наведения ракет 9С32М; Две пусковые установки 9А83М с 4 неуправляемыми зенитными ракетами 9М83М и 9А83М несут 2 неуправляемые зенитные ракеты 9М82М и средства технического и ремонтного обслуживания.


Ракетный комплекс С-300ПМУ-1 способен бороться с баллистическими ракетами малой дальности и тактическими баллистическими ракетами средней дальности.

С-300ПМУ-1 введена в 1999 г. В дополнение к ракетам 5В55Р, 48Н6Е и 48Н6Е2, С-300ПМУ-1 может использовать два новых типа ракет, 9М96Е1 и 9М96Е2 (меньше, чем предыдущие ракеты, на 330 и 420 кг, несущие малые боеголовки массой 24 кг.9М96Е1 имеет боевую дальность 40 км, а 9М96Е2 — 120 км.Из-за меньших размеров каждая пусковая установка может нести до 16 ракет с использованием 9М96Е1 или 9М96Е2.В С-300ПМУ-1 часто используется система боевого управления 83М6Э, хотя она также совместима со старыми системами боевого управления БСУ «Байкал-1Э» и «Сенеж-М1Э». Система 83М6Е интегрирована с РЛС обзора/обнаружения 64Н6Е (БОЛЬШАЯ ПТИЦА). РЛС управления пожаром/взрывом и наведения — 30Н6Е, которая может сочетаться с обзорной РЛС малой дальности 76Н6 и высотной обзорной РЛС 96Л6Е. Модернизированной версией С-300ПМУ-1 является С-300ПМУ-2 с увеличенной до 195 км дальностью полета с использованием новой ракеты 48Н6Е2.Этот ракетный комплекс способен бороться не только с баллистическими ракетами малой дальности, но и с тактическими баллистическими ракетами средней дальности.

Американская система ПРО высокого уровня THAAD

Последняя система высотной противоракетной обороны (THAAD) была построена американскими военными для поражения баллистических ракет малой и средней дальности. Этот проект реализуется в сотрудничестве с Raytheon, Boeing, Aerojet, Rocketdyne, Honeywell, BAE Systems, MiltonCAT и Lockheed Martin в качестве основного подрядчика.После длительного периода испытаний, в 2008 году THAAD официально поступил на вооружение вооруженных сил США.


THAAD уничтожает цель по схеме «преследуй-убей».

THAAD уничтожает цель по схеме «преследование-уничтожение» , что означает, что перехватчики не несут ядерных боеголовок и уничтожают цель за счет импульсной и кинетической энергии. В период сближения ракет противника THAAD использует для сопровождения целей модули-перехватчики, оснащенные инфракрасными боевыми частями самонаведения.Ракета уничтожает цель за счет кинетической энергии от высокоскоростного столкновения, не используя боеголовки, содержащие взрывчатку, как обычные ракеты.

Каждая батарея THAAD состоит из 4-х пусковых установок ракет (8 ПУ/машин), РЛС целеуказания и управления огнем AN/TPY — 2 с мобильным пунктом управления и 2 оперативных центров ТОС тактики («сердцем» каждого центра является Hewlett-Packard система обработки данных HP-735). В частности, AN/TPY-2 представляет собой фазовую радиолокационную сеть, работающую в диапазоне Х, способную обнаруживать угрозы от баллистических ракет малой и средней дальности на расстоянии до 1000 км.В боевых действиях AN/TPY — 2 «глаза бога» будут выполнять задачи по поиску и обнаружению целей (угроз от тактических баллистических ракет, баллистических ракет средней дальности). Он также может получать параметры цели от других радиолокационных систем противоракетной обороны. После этого система боевых данных рассчитает параметры цели и активирует ракету-перехватчик. Эта ракета имеет возможность перехватывать цель на дальности 150 — 200км, высоте до 25км.

THAAD претерпел множество испытаний и успехов, но также и много неудач. Тем не менее, это по-прежнему одна из самых современных в мире систем баллистических ракет средней дальности и тактических баллистических перехватчиков. Они поставили «щит» для США и их союзников от угрозы вражеских баллистических ракет.

Система противоракетной обороны С-400

С-400 — система противоракетной обороны нового поколения , предназначенная для замены С-200, С-300В, С-300ПМУ1 и С-300ПМУ2. Появившись в 1999 году, С-400 сразу же стал основным оружием, охраняющим небо России, с уникальными в мире характеристиками, совместимыми с четырьмя различными типами ракет.


С-400 — основное зенитное средство России, обладающее «уникальной» в мире особенностью.

С-400 имеет возможность сбивать все воздушные цели, такие как стратегическая авиация, тактика, разведка., перехват средней дальности, тактические баллистические ракеты. с дистанции 400км, высоты 30км и максимальной скорости цели до 4800 м/сек. Примечательно, что С-400 могут перехватывать стратегические ракеты с дальностью 3500 км, что в 3,5 раза больше, чем у американских ракет Patriot.

Стандартный состав мобильного зенитно-ракетного комплекса большой дальности С-400 включает в себя управляющую комбинацию 30К6Е, ракету 98З6Е, ракету 48Н6Е/48Н6Е3 и техническую гарантийную комбинацию 30С6Е. Все они размещены на колесных транспортных средствах, которые легко передвигаются, маневренны, имеют системы электроснабжения, связи, ориентирования и обеспечивают самостоятельное проживание. С целью повышения боеспособности в радиусе 100 км и пересеченной местности С-400 оснащается передатчиками передачи данных и связи, с башней 40В6М для усиления универсальной радиолокационной антенной решетки 92Н6Е.

Кроме того, С-400 превосходит некоторые современные ЗРК мира по способности обнаруживать цели на максимальной дальности 600км. При этом С-400 может сопровождать 300 целей, одновременно сбивать 32 цели и наводить 72 ракеты.

С-400 способен уничтожать цели, пролетающие всего в 10 метрах от земли до самых высоких 27км. Цель управляемой ракеты будет сбита в пределах 2-27км. Время развертывания комплекса занимает всего 5 минут, что является самым коротким показателем по сравнению с другими системами такого же назначения в мире.

С-400 считается «козырем» российской системы ПВО как минимум на ближайшие несколько десятилетий.

Российская система противоракетной обороны С-500

Система ПРО С-500 является улучшенной версией системы С-400 . С-500 способна одновременно перехватывать 10 баллистических ракет средней дальности 3500 км. В частности, по высоте и скорости перехвата С-500 лидирует в мире.

С-500 способна сбивать высоколетящие цели до 200км, со скоростью 7км/с.Кроме того, С-500 также имеет возможность перехвата всех типов баллистических ракет средней дальности, малой дальности, тактических, сверхзвуковых крылатых ракет.

Время боевого развертывания системы С-500 составляет всего 3-4 секунды для обстрела очередной цели. Радиолокационная система С-500 и радиолокационная система управления огнем построены на основе радара с активной фазовой решеткой X-диапазона, с зоной охвата и разведкой, достигающей 800-1000 км.

Обладая превосходным баллистическим перехватчиком большой дальности, С-500 затмил все три системы противоракетной обороны и противоракетной обороны «Патриот-3», системы ПВО. -3 и СМ-2).Эти три системы представляют собой трехуровневую противоракетную оборону США малой, средней и большой дальности.

Американский противоракетный комплекс Patriot

Система баллистических ракет Patriot Advanced Capability , именуемая Patriot (PAC) , была разработана США для замены системы Nike Hercules (система ПВО средней и большой дальности Пентагона) и замены MIM- 23 Hawk (тактическая система ПВО средней дальности вооруженных сил США).Patriot использует передовую высокоэффективную воздушную ракету и радиолокационную систему. Patriot был построен в Арсенале Редстоун в Хантсвилле, штат Алабама, где ранее разрабатывались противоракетная оборона, а также ракеты Spartan и Sprint в рамках системы Patriot.


Patriot использует усовершенствованный ракетный комплекс-перехватчик и радар.

При выходе на боевую позицию тягач отделяется от машины, несущей ракету, пусковая установка ракеты фиксируется гидравлическими опорами.Patriot использует РЛС поиска целей и комплексное управление огнем AN/MPQ-53/65. Это пассивный сетевой радар с электронным сканированием. Антенная решетка радара может передавать до 5000 лучей в секунду, в дополнение к системе опознавания IFF «you-crack» с подсистемой для снижения влияния помех на работу радара.

AN/MPQ-53/65 — уникальная РЛС, разработанная по технологии «обнаружение — преследование» . РЛС может контролировать 100 целей в радиусе 170 км и одновременно управлять 9 ракетами.Эта интегрированная конструкция радара имеет то преимущество, что снижает потребность в более общих системах управления, уменьшая раздувание системы.

Патриот имеет сложный и продуманный навигационный механизм, первая фаза ракеты наводится по инерции, период между ракетами наводится по механизму TVM (следим за пулями), на последней фазе ракеты используется активная радиолокационная зафиксировать цели. Запас хода Патриота от 30 до 160 км в зависимости от варианта.

Соединенные Штаты продали некоторые системы защиты Patriot союзникам, таким как Египет, Германия, Израиль, Япония, Объединенные Арабские Эмираты.

Система баллистических перехватчиков Aegis США

Система перехватчиков баллистических ракет (ACS) Aegis — это военно-морская система вооружения, развернутая в море, разработанная компанией US Rocket and Ground Radar, в настоящее время производимая Lockheed Martin Group. Aegis был разработан для уничтожения баллистических ракет средней и большой дальности с помощью перехватчиков SM-3 и перехвата ракет малой дальности с помощью перехватчиков SM-2.


Баллистический ракетный комплекс (СКР) «Иджис» представляет собой военно-морскую систему вооружения, развернутую в море.

На вооружении ВМС США боевой системой «Иджис» оснащались крейсера класса «Тикондерога» и эсминцы типа «Арли Бёрк». Более 100 боевых кораблей, оснащенных системой перехватчиков Aegis, развернуты на флотах союзных стран Южной Кореи, Японии, Норвегии и Испании. Австралийский флот также выбрал эту систему для оснащения своих новых эсминцев.

Система управления САУ (АСУ) — «сердце» — включает РЛС AN/SPY-1, систему управления огнем МК 99, штатный ракетный комплекс СМ-2.САУ, управляемая одной 3-х полосной многофункциональной электронной РЛС автоматически обнаруживает и наводит, она может сопровождать более 100 целей одновременно на расстоянии 190км.

Thông tin về hệ thống tên lửa phòng không S-300 của Nga khiến bạn ngỡ ngang

Với hệ thốgg phòng thủ tên lửa hiệu quả kẽ khiến cho các quốc GIA Bị Tấn Cogn Bằng Tên Lửa Có Sứs Hủy diệt Lớn Máy Bay Tàng Ngườnh Và máy Bay Không Người Hệ thống tên lửa phòng không S-300 của Nga cung la một trong số đó.Hãy cùng Tìm hiểu về hệ thong tên lửa của Nga này qua bài viết dưới đay.

Хой Тонг Тен Луа Фонг Конг S-300 Куа Нга

S-300 là các hệ thống phòng thủ tên lửa tầa do Tập đoàn Công nghiệp vũ khí Almaz của Nga sản xuất, dựa trên phien-tien bần bản. Hệ thống S-300 được phát triển cho Lực lượng phòng không Liên Xô để đanh chặn máy bay và tên lửa hanh trình của đối phưưong. Mỗi phien bản S-300 mới lại có tính năng ưu việt riêng biệt.

S-300V Là Hệ Thống phòng không tầng thứ ba của quân đội nga, chống lại các tên lửa đạn đạo, tên lửa hành trình và máy bay chiến thuật.

S-300V được tạo ra từ cùng dự án S-300 nhưng do Tập oàn Antey chế tế tạo nên còn được gọi la Antey-300. S-300V Ла Хо Тхонг Фонг Кхонг Тхонг Тхо Ба Куа Куан Дои Нга, Чонг Луи Как Тен Луа Дон Дао, Тэн Луа Хан Тринх Ва Май Бэй Чи

hệ thốgng phòng thủ này dùng tên lửa gladiator với tầm bắn hiệu quả tối đa 75km và các tốn lửa Giant Có Tiể Nhằm Trúung Cór Có Tiêu Cách Xa 100km Và ở độ Cao Khoảng 32km. S-300V được đặt trên cac xe bánh xích MT-T, khiến nó có khả năng cơ động tốt hơn.S-300V cũng hơi khac so với S-300P. Tuy cả hai đều có радар Tìm kiem mục tiêu nhưng S-300V có khả năng tự động tìm kiem mục tiêu.

Нет рядом с радаром ABM riêng biệt — РЛС mạng pha 9S19 HIGH SCREEN. Một đơn vị S-300V thong thường gồm một thiết bị thám sát mục tiêu và thiết bị chỉ định, một радар dẫn dịn ng ng và tờng радар. S-300V có thể phóng đầu đạn hạt nhân để tiêu diệt mục tiêu.

S-300VM là Phiên bản nâng cấp của S-300V, còn được gọi la Antey-2500.

S-300VM là Phiên bản nâng cấp của S-300V, còn được gọi la Antey-2500. Đây la hệ thốg tên lửa chống tên lửa đạn đạo mới của Nga. Nó được thiết kế để để đượ ừ ừn đđ đạđạ đạđạ

S-300VM sử dụng tên lửa 9M82M và 9M83M mới có tầm bắn xa, Khả năng cơ động linh hoạt. Với trạm РЛС quan sát toàn diện, S-300VM có khả năng tiêu diet hiệu quả tên lửa đạn đạo tốc độ cao, tiết diet nhỏ.

Tên lửa đánh chặn của S-300VM được điều Khiển trong suốt toàn bộ quỹ đạo Bay. Biên chế tác chiến của tổ hợp tên lửa S-300VM bao gồm:

— Sở chỉ huy 9S457M; РЛС quan sat rộng 9S15M2

— Радар Trạm quan sát theo lập trình Ginger 9S19M2 để phát hiện tên lửa đạn đạo

— Tên lửa khí đạn đạo lớp SRAM và máy Bay tuần tra gây nhiễu trong phạm vi 100km

— Трум дон Донг Тен Луа Да Тон 9S32M

— HAI THIếT Bị PHONG 9A83M MANG 4 TêN LửA PHOUNG KHôNG CO đIđU KHIểN 9M83M Và 9A83M MANG 2 TêN LửA PHONGNG KHôNG CO đIđU KHIểN 9M82M CùNG PHươNG TIệN BảO đảM Kỹ THUậT Và Bảo Dưỡng.

Hệ THEốNG TêN LửA S-300PMU-1 CO KHả NăNG CHống Các Loại Tên lửa đạn đạo Tần đạđạ đạđạ đạđạ đạđạ đạđạ đạđạ đạđạ đạđạ đạđạ đạđạ đạđạ đạđạ đạđạ đạđạ đạđạ đạđạ đạđạ đạđạ đạ ch đạ ch đạđạ đạđạ đạ ch đạđạ đạđạ đạđạ đạ ch đạđạ đạđạ đạ chn thuận thuận thuật

S-300PMU-1 đượC Giới Thiệu Năm 1999. Ngoài Các Tên Lửa 5V55R, 48N6E Và 48n6e2, S-300PMU-1 Có Thể Sử Dụng Hai Loại Tên Lửa Mới Là 9M96E1 VÀ 9M96E2 (NHỏ HơN Các Tên Lửa Trước đó, ở mức 330 và 420 кг, mang theo đầu đạn nhỏ 24 кг). 9M96E1 с дальностью полета 40 км по сравнению с 9M96E2 120 км. Do có kích thước nhỏ hơn nên mỗi xe phóng có thể mang tới 16 tên lửa nếu dùng loại 9M96E1 hoặc 9M96E2.

S-300PMU-1 Thường Sử Dụng Hệ Thengn Chỉ Huy Và điều Khiển 83M6E, Dù Nó Cũng Tương Thích Với Các Hệ Thống Chỉ Huy Và điều Khiển Baikal-1e Và Senezh-M1e CCS Cũ. Hệ thống 83M6E được tích hợp радар giám sát/phát hiện 64N6E (BIG BIRD). Radar kiem soat bắn/nổ và dẫn đường là 30N6E, có thể kết hợp với một радар thám sát tầm thap 76N6 và một радар thám sát 6 ở mọi.

Phiên bản nang cấp của S-300PMU — 1 là S-300PMU — 2 với tầm hoạt động mở rộng thêm lên 195 km cùng với việe 6e lửn dử n dử n Hệ Thốgng ên lửa này có khả năg không chỉ chốn đạn đạo tầm ngắn mà cả đạn lửa đạn đạ ch

ai cập bắt đầu nhận siêu hệ thống phòng không từ nga

từ — nga đđ bắt đầu chuyển giao cho ai cập cáct thiết bị của hệ thốngn antey-2500, voy khời điểm bộ trưởng bộ Quốc phòng và Công nghiep quân sự Ai Cập, ong Sidky Subhi đang ở tham Москва.

HONE Interfax NGÀY 5/3 DẫN NGUồN GIấU TêN Từ Bộ QUốC PHOấNG NGA CHO Bộ BIếT: «VIệC CUNG CấP Các Thiết Bị Công NGHệ PHụ TRợ đđượ Tiến hành.Từ nay tới cuối năm, Ai Cập sẽ có được bệ phóng và các thiết bị khac».

Như vậy, Ai Cập đã trở thành quốc gia thứ hai sau Венесуэла sở hữu hệ thống phòng không tối tân của Nga.

Hệ thống phòng thủ tên lửa di động và chống May Bay S-300VM Antey-2500 là Phiên bản mới của hệ thệ thống phòng thủ tên lủ tên lệ Nó được sử dụng để bảo vệ các mục tiêu công nghiệp, quân sự kác mục tiêu quan trọgc gia cũng như cỡ quốm quân cũn đấu trước các đợt tấn tấn của đường không của đối phương .

antey-2500 là phương tiện phòng không và phòng thủt thến lửa duy nhấg trêế ếế lực và khí đạn đạo.

Tổ HợP TêN LửA Loại Này Có khả năg ắn đồng thời rực kục nhau, bao gồm cả mục tiêu tàng hồnh hoặc 16 tiêu tà đạn đạo với xác suất tiêu diệt mục tiêu chỉ khoảng 0,02 м2 hoạt động ở tốc độ 4500 м/с.

Бьен чу так чиен куа ту хап тэн луа С-300ВМ Антей-2500 бао гом: сы чу хуй 9С457М; трехступенчатая радиолокационная станция 9С15М2; трэм радар quan sát theo lập trình Ginger 9S19M2 để phát hiện tên lửa đạn đạo; tên lửa khí đạn đạo lớp SRAM và máy Bay tuần tra gây nhiễu trong phạm vi 100 км; трэм дон джонг тэн луа дя тун 9С32М; Хай Тхьет Бо Фонг 9A83M Манг 4 Тен Луа Фонг Кхонг Ко Дийу Хиун 9M83M và 9A83M Манг 2 Тен Лоа Фонг Кхонг Ко Дийу Хиун 9M82M; HAI THIếT Bị NạP PHONG 9A85M GIANH CHO THIếT Bị PHONG 9A83M MANG TêN LửA PHONGNG KHôNG CO đIềU KHIểN 9A83M Và 9A84M GIÀNH CHO THIếT Bị PHONG 9A82M MAN TêN LửA PHONGNG KHôNG CO đIềU KHIểN 9M82M; Phương tiện bảo đảm kỹ thuật và bảo dưỡng.

Тонг Донг

Тео Тео Интерфакс

Тен луа С-300ВМ Антей-2500 на расстоянии

км

Tên lửa S-300VM Antey-2500 la hệ thống phòng không có thể tiêu diệt các mục tiêu ở khảng cách lên 250 км. Hệ THEốNG Này được Sử Dụng để Tiêu diệt Các Máy Bay Chiến Tuật, Cáến lược Hiện đại, Các Loại Tên Lửa đạn đạo Tầm Trung, Các Tên Lửa Chiến Dịch-Chiến Thuật, Tên Lửa Chiến Thuật, Các Loại Máy Bay Trinh Sát, dẫn đường mục tiêu và cac tổ hợp trinh sát-tấn cong, thong tin trên Infonet.

bên cạnh đó, loại tên lửa s-300vm antey-2500 này có khả năng nhận thông tin radar cũng như tối ưu hóahn kả như xử lý và phân tích tín hiệu радара để đểừđ đưa phương hướng đđnh chặn hiệu quả khả năng лам việc hoàn toàn tự động và độ олово cậy cao.

Tên lửa S-300VM Antey-2500 là Phiên bản mới của hệ thống phòng thủ tên lửa S-300V. Nó được sử dụng để bảo vệ các mục tiêu công jciệp, quan sự kách mang tiêu quan trọng kách mang tầm cỡ quốm quân cũng như các cụm đợt tấn củn của các phương tiện tấn công đường không của đối phương .

Тен луа С-300ВМ Антей-2500 уй люк нхот куа нга. Ảnh: Инфонет

sự kết hợp giữa s-300vm antey-2500 cùng tên lửa 9m82m và 9m83m Mới Có Tầm Bắn XA, KHả Năg Có động Linh Hoạt, Luôn Bám Sát Mục Tiêu Nên Hiệu Quả Tiêu diệt Mục Tiêu với tất cả cáco loại tên lửa đạn đạo, tên lửa chiến thuật và tên lửa chiến thuật-chiến dịch.

Theo Tìm Hiểu Của VTC News, Tên Lửa 9M82M đượC Sử Dụng để Tiêu diệt, chiến dịchn thuật tầs trungs.Tên lửa loại này có Khả năng điều chỉnh quỹ đạo Bay trong suốt qua trình Bay. Còn Tên Lửa 9M83M CHỉ Có Tiêu diệt Tên Lửa Có Thuật, Chiến Dịch-Chiến Thuật Tầm Trung Và Tầs Tiấấs Cũng.

Tổ HợP Tên Lửa Loại Này Cór Có khả năg nn đồng thời lực khác nhau, bao gồm cả mục tiêu tàng hồnh hoặc 16 tiêu lửa đạn đạo với xác suất tiêu diệt mục tiêu chỉ khoảng 0,02 м2 hoạt động ở tốc độ 4500 м/с.

Sở Dĩ antey-2500 Có khả năg tiêu diệt hiệu quả độ cao, tiết diệt nhỏ là nhờ nâng cao đặc tính tác chiến cág phươnh tiện thônh toc radar cũng như tối ưu hóahn kả năgn xử lý vàf Тин Хиу радар.

nó có khả năng làm việc hoàn toàn tự động, độ độ à jay cao dụng lạ được ứng dụng các phương tiện tìm ing rụg hiện đại, Công nghệ cao góp phần giảm bớt những sai sót Trong quáá trình làm việc , đồng thời lại không mất nhiều thời gian để chuẩn bị tac chiến.

Máy Bay Chiến đấu MIG-21 Triều Tiên GặP Sự Cố Hạ Cánh Tiên Gặp Sự Cố Hạ Cánh Cánh Tiênhnh Diễn (Vietq.vn) — Máy Bay Chiến đấu MIG-21 Của Triều Tiên Vừa GặP Sự Cố Cánh Cánh Trong Màn Tiênh diễn không quân đầu tiên của nước này .

TêN LửA Loại Này Có khả năg điều chỉnh khả đạo Bay Trong Suốt quáỹhnh Bay, Còn Tên Lửa 9M83M CHỉ Có Tiểu diệt Tên Lửa Có Thuật, Chiến Dịch-Chiến Thuận Tầm Trung Và Tầm Tiấp cũng như cácc mục tiêuhh kũng Люк.Cả hai loại tên lửa này đều có thể sử dụng tốt trong các hoạt động tac chiến trong thời gian 10 năm mà không cần kiợm tra, bợểểo tra, bểƣểo tra, bợểƣểo tra, bợểƣểo tra, bợểƣểo tra, bợểƣểo tra, bợểƣểo tra, bợểƣểo tra, bợng tac chiến trong thời gian

Biên chế tác chiến của tổ hợp tên lửa S-300VM Антей-2500 bao gồm: sở chỉ huy 9S457M; трехступенчатая радиолокационная станция 9С15М2; трэм радар quan sát theo lập trình Ginger 9S19M2 để phát hiện tên lửa đạn đạo; tên lửa khí đạn đạo lớp SRAM và máy Bay tuần tra gây nhiễu trong phạm vi 100 км; трэм дон джонг тэн луа дя тун 9С32М; Хай Тхьет Бо Фонг 9A83M Манг 4 Тен Луа Фонг Кхонг Ко Дийу Хиун 9M83M và 9A83M Манг 2 Тен Лоа Фонг Кхонг Ко Дийу Хиун 9M82M; HAI THIếT Bị NạP PHONG 9A85M GIANH CHO THIếT Bị PHONG 9A83M MANG TêN LửA PHONGNG KHôNG CO đIềU KHIểN 9A83M Và 9A84M GIÀNH CHO THIếT Bị PHONG 9A82M MAN TêN LửA PHONGNG KHôNG CO đIềU KHIểN 9M82M; Phương tiện bảo đảm kỹ thuật và bảo dưỡng.

TấT Cả Các Phươn antn Tán Tác Chiến Của Tổ Hợp Tán Lửa S-300VM Antey-2500 đều được Triển Có Tinh Cơ động và vượt cón đường tiêns tiến.

Tổ hợp phòng không hiện đại S-300VM Antey-2500 có tốc độ bắn xa 250 км. Ảnh: Инфонет

Được biết, Nga đã đưa Tổ hợp phòng không hiện đại S-300VM «Антей-2500» (theo phân loại của NATO la SA-23 Gladiator) đến Сирия trực. Đây la dấu hiệu cho thấy Nga sẽ tăng cường mạnh mẽ sự hiện diện quân sự ở Сирия.

Trong bối cảnh Mỹ tuyên bố ngừng hợp tác với Nga về vấn đề Сирия, động thái này la kha đặc biệt. Theo giới Chức quân sự Mỹ, động thái này của Nga sẽ khiến căng thẳng trong quan hệ giữa Nga và Mỹ về vấn đề Сирия gia tăng. Нгуен Нхан ла ду Как Люк Лыонг Пхьен Куан Ва Кхонг Бо Джанг Хоут Донг Сирия Кхонг Хом Ко Бот Цо Тэн Луа Хан Трын Нао Ва Кхун Кунг Кунг Кхонг.

An Dương (т/ч)

NGA, Syria, Mỹ, Tomahawk, Sân Bay Quân Sự Al-Shayrat, Homs

Toàn Cảnh Sân Bay Quân Sự Al-Shayrat Với ​​Các Máy Bay Coến đấu, Trong đó Có Có Co Trựg Thnh Chiến đấu NGA Trước Khi Bị Không Kích

hải quân mỹ phónh tên lửa tomahawk đánh vào sân bay syria

tên lửa từahawk được phóng lên từ các khu trục hạm mỹ

thogng báo của bộ quốc phòng nga, chỉ có 23 quả quả tản lửa tomahawk Джань Чынг Мок Тиеу Сан Бэй, Пха Хой 6 Чиок МиГ-23 Джанг Нам Тронг Хом Чоа Май Бэй, 2 Кхоу Дьи Сунг Фонг Кхонг, Хом Чун Вилиа Бом ДонSáu quân nhân Сирия và hàng chục thường dân thương vong.

phía mỹ tuyên bố tất cả có 58 quả tấn lửa đánh trúung mục tiêu, phály một số lượng lớn các máy bay quân sự cùng vũhn trang bị phương tiện chiến tranh. Tuyên bố của cả hai ben đều không có cách nào để kiem chứng độ chính xac của thong tin.

Các Vị Trí Bị Tên Lửa Trí Trí Bị Tên Lửa Trí ịn Tấn Cog, Tập Trung Nhiều Tấn Chu Vực Ngoại Vi đường Băn Cất Cánh Một đầu đạn, được cho là của tên lửa tomahawk bị vỡ còn nguyên vẹn, Rơi ở Tartus, Tỉnh Латакия

đây có là một nước đi có đđ ốg ốn đnh quyền tổng thốngn đố Кан Тонг.Nha Trắng muốn chứng minh vị thếs thếa, quyền lực và sức mạnh thực sự của mỹ throng khu vực và thế giới, đồng thời làm suy giảm ảnh hưởng của nga tạp vànghn sự phức tạp và nóng bỏng này .

nhưng quân đội mỹ cũng đưa ra thông cho bá ề đưnh tấn phương lực lượnh khônhn nga, nhằm tranh những phản ứng quyết liệt từ phía không quyn chiến thuậng nga ở hmeymim và những nguy dội hơn từ phía Moscow nếu như cuộc tấn cong này thực sự bất ngờ.

Rat nhiều chuyên Гия Quan Форумчанин vÀ CaC nhà Phan Тич Chinh TRI, бао GOM nhà Đông Phương học Евгений Сатановский, Thống Nhất MOT цюань điểm зазвонил Điễn Кремль không ра lệnh đánh Chan TEN Lua Tomahawk BANG hé Thống TEN Lua Phòng không S- 400 Triumph và S-300V4 NHằM TRANH CUộC XUNG độT TRựC TIếP VớIN Mỹ, DẫN đếN NHữNG độNG THAI CựC đếON: Phong Tỏa đường không và đường biển đối với căn cứ hải quân tartus và căn cứ sân bay hmeymim bằng cách đóng cửa eo biển Трен Да Трунг Хой, Тхань Луп Как Вонг Кам Бэй Трен Пхань Пхия Донг Сирия в Ираке, Нган Чан Как Чуйен Бэй Ван Тай Куан Со Куа Нга.

điều Này Hoàn Toàn Có Cór Ngu Như Mục đích Córn Cuộn Chặt Bịc đc đon Bằng Cách Tuyên Bố đn Bằnh Chach Một Chính quyền «Diệt chủng» Kêu Gọi Các Quốc gia đồng minh cùng thực hiện cac bien pháp phong tỏa này.

Nhưng những binh luận trên cung vẫn chỉ la dự đoán và hoàn toàn mang tính chủ quan. Đđnh chặn các tên lửa đị đị àng àgnh kố đị địđị địđị nnghnh khđị địng địđị khẳnh định đị đị đồng minh của nga đều được bảo vệ bởi chiếc ô phòng thủn lửa của moscow .

Truyền Thông Truyền Thãnh Chính Trang rập Tức Bùng lenh những đợt sóng chỉ trích hệ thống phòng không của nga, bao gồm s-300v4, s-400, bao m2, pantsir-s1. Nhưng 35 quả tên lửa Tomahawk đã biến mất! điều gì đã xảy ra? Có lẽ chỉ có Bộ Quốc phòng của hai siêu cường biết rõ điều này.

TêN LửA TOMAHAWK RGM-109 NANG CấP LầN CUốI D / E LA PHIêN BảN TêN LửA CO độ TIN CậY T trN NHấT, Tỷ Lệ đđNH TRúNH MụC TIêU GầN BằNH 1, DO đđ NGUYêN NHAN MấT đếN $ 64% Số LượNG THấY, CụM TêN LửA HANH TRìNH TấN CONG Gáhnh rộnh đợt phản kích rất mạnh, hoặc bị chogn trực khin, hoặc bịn hạ khểng các phương tiện phòng.

Mạng Xã Hội Facebook, Twitter không có bất cứ ứn việc sử dụng coan đến việc sử dụng, cho phép các chíên gia nghi ngờ việc có hệ thốnh tác chiến điện tửcc mạnh trong khu vực quân cảng Tartus, hệ thống EW này có thể đã thực hiện đợt tấn công chế áp hệ thống điều khiển TERCOM của Tomahawk.

TRONG Hệ THEốNG TERCOM CO CáC KêNH Vô TUYếN DẫN đườNG Vệ TINH CủA Hệ THENENGN INVSTAR (TầN Số HOạT độNG Từ 1176,45 đếN 1575,42 МГц), Thiết Bị đo độ Cao Radio, поэтому Саньх-Хена ảnh Quét Bề Mặt địa Hình với Hình ảnh lưu trữ trong bộ nhớ máy tinh của hệ thống dẫn đường quán tính tên lửa Tomahawk.

Hoạt động của hệ thống độ rugn điện tử kresukha-4 chống tên lửa hành trình

Throng Thời Gian Bay, Khi Tên Lửa Tomahawk RGM-109 D / E Tiến Gần đến Bờ Biển Khu Vực Tartus, Do điều Kiện địa Hình phức tạp, chắn chắn cac cảm bien của hệ thong TERCOM được kích hoạt, trong đó có thiết bị đo độ cao. Sóng vô tuyến của thiết bị này sẽ bị đai trinh sát điện tử RTR loại 1L222 «Autobase» hoặc cac hệ thống tương tự bự khac phát hiạ

TREN KHOảNG Các Hiệu kuả, Các tổ đp khí tà ài ưi ưư ưư ưư krashy-4 модули NAVSTAR và thiết bị đo độ cao của Tomahawk.

Máy Bay Su-35, Khi Bay đến Sân Bay Hmeymim, Латакия Có Mang Theo Hệ Thenging Tác Có điđn Tử Chibiny

TOO Bài Viết Của Cựu Chiến Binh Trong Chiến Tranh Việt Nam Gordon Duff, Hiện Là Tổng Biên Tập Trang ветеран Сегодня Ксуат Хьен Бок Ан Чо Тхай Тен Луа Томагавк Ры Нгуен Вон, Кхонг Ко Доу Хиу Бо Тон Конг Бой Тен Лоа Фонг Кхонг. Cũng theo nhữgng nguồn tin cậy từ phía các lực lượng vũ trang syria, Гордон Дафф Чо Biết Phát Hiện 5 Quả Tên Lửa Tomahawk Rơi Xung Quanh Khu Vực Sân Bay Al-Shayrat Và Tartus, Khiến Nhiều Người Dân Thiệt Mạng Và 20 Người Khác Bị стринги. Số còn lại rơi trên đường Bay ngoài bien.

Sự tổt là tất cả các tổ hợp tên lửa phòng không nga có một nhiệm vụ trọng tâm duy nhấất, bảo vệ căn cứ san cảng tartus. Đây là 2 vị trí Тогда chốt mà nếu các căn cứ quân sự động 1 ngÀy, tấg cả độ động 1 ngÀy Không có Bất cứ một lý do nào buộc hệ thống phòng không Nga rời bỏ nhiệm vụ phòng thủ căn cứ.

Một thực tế Khac la hệ thống S-400 trong tình huống xảy ra khong có Khả năng đánh chặn tên lửa Tomahawk vì lý do đơn.Канкун-Сан-Бей Хмеймим Ках-Куо Доджонг-Бэй Куа-Тен-Луа-Джим-Ган-Нхет-ла-70 км Док-Тео-Бьен-Ги Ливан — Сирия. Đài радар đa năng mảng pha rpn 92n6e quét trên mặt phẳng ngang ngay cả trong trường hợp sử dụng cột đa dụng 40v6m chỉ được đến từ 38 — 45 км, Sau đó sẽ bị địa hình Khu vực cản trở.

VượT RA Ngoài Khu Vực Này, để Tấn Công Mục Tiêu Bay Thấp, S-400 Phải Sử Dụng Tên LửA 9M96E / … 2, được Trang Bị đầu Tự Dẫn Radar Chủ ingng. Có thể quân đội Nga sẽ sử dụng cac tên lửa cao cấp này trong tình huung căn cứ sân Bay Hmeymim bị tấn công bằh lung quênh lửa hìa hìn

đối với khẩu đội s-300v4, phòng thủ khu vực quân cảng tartus, do điều kiện yêu cầu nhiệm vụ ừng biển, sẽ không nhnhm tên lửa hành trình nhằm bảo vệ hoạt ing rad radar trinh sát hiện mục tiêu 9С19М2 «Имбирь» с РЛС 9С32М, чо нхим ву, затем чот ла бо ву куан канг кхонг бо ль би мут тун сон кхай тхак со дунг.

Tương tự như tac chiến trên tren bộ, chỉ có lực lượng phòng không-khong quân Сирия mới có quyới có quyền và nghĺa vệ trach nhiợo phôm bệ

Những Cuộc Không kích Thường Xuyên Củ không quân Израиль Trên Không Phận Syria Cho Thấy, LựC Lượng Phòng Hoặc Hoạn động Hoạn Toàn Không Hiệu quả. Vụ Tấn Công Vào Sân Bay Al-Shayrat Sẽ Là Cơ Trợi Tốt để NGA Hỗ TRợ quân đội Syria Phục Hồi Và Hiện đại Hóne Hệ Thống phòng khg, nâng cấp lên ngang tầm khu vực và đóng cửa hoàn toàn không phận đối với các quốc gia thù địch.

không giống như sự kiện vịnh bắc bộ ở việt nam dẫn đến việc triển khon khó khón nhất của đề khó khăn nhấa lựca lựs làn không.NHIềU NăM CHIếN TRANH đđ LAM SUY GIếM SINH LựC, Sĩ QUAN VO BINH Sĩ không được huấn luyn thường xuyên, năng lực và tórhnhn Chiến đấu không theo kịp được sựng không hiện đại.

TRONG NGUY Cơ THEườNG TRựC Có Bị Tấn Công Bất Phòng khônh không ể độc lập phong tỏa các hướng tấn nguy hiểm. Quân đội NGA Sẽ Phải Triển Khai Các Máy Bay Awacs (Trinh Sát, Cảnh Báo Sớm) NHằM Kiểm Soát Chặt Chẽ khônh Phận Bầu Trời Сирия, Cảnh Báo Sớm Các Nguy Cơ ềề Năg Của Những Cuộc Tập Kích đường không quy Mô Lớn.

Ngoài những tổ hợp tên lửa phòng khônh hiện có, ở syria có khoảng hơn 10 tổ hợp pantsir — s1, đây là các tổ hợp vũhy đđnh chặn tầm thấp hiệu quả, phù hợp với những khu vực phục kích tomahawks trog vực địa hình phức tạp ở Латакия. Ngoài Ra, quân đội Сирия Cần phải được têg cường các tổ hợp tên lửa buk-m2 và các ing zhống kác khu vực quân sự có ý khuĩa chiến lược và vị trí quan trọng (Sân Bay T-4 Пальмира hoặc sân Bay quân sự thành phố Hama).

VIệC KHAI THAC, Sử DụNG CáC Tổ HợP Vũ KHíNH CHặN Này Sẽ ũc Thực Hiện Theo Phương Pháp «HọC Trên Bệ Phương» NHư Các Cố vấn liên Xô đ đng thực hiện với lực lượng tên lửa phòng không sa-75 driina ở việt nam

lực lượng phòng kần phải tửing cường cần đp khí tài tác cáck điện tử aw tácm, tuyến đầu chốgy khủng bố nhằm đảm bảo chắc chắn hệ thống phòng không chiến trường của quân đội Сирия có thể đánh bại mọi cuộc tập kích đường không của bất cứ thế lực nào.

TTB

¿Tenemos muchos sistemas de defensa aérea?

¿Tenemos muchos sistemas de defensa aérea? A штрафы де ла декада де 1950, después де ла принятие дель вооружения де лас Fuerzas де Defensa Aérea де ла URSS, се suponía Que эль система де defensa aérea S-75 transportado también se utilizaría en las unidades de defensa aérea de las Fuerzas Terrestres. Грех эмбарго, el desspliegue y el tiempo de plegado lo suficientemente largos, la baja movilidad del complejo, para el transporte de numerosos elementos de los que se utilisaron tractes de ruedas, el uso de cohetes alimentados con combustible líquido y un oxidante cáustico, les hizo невозможно escoltar a las tropas en la Marcha.Como resultado, el main medio de defensa aérea de las unidades de primera linea y del ejército se convirtió en el sistema de misiles de defensa aérea Krug, que se puso en servicio en 1965. Todos los elementos de la batería de misiles antiaéreos de este complejo estaban ubicados en un chasis de oruga y podían moverse en el mismo orden de viaje con los tanques.. En términos de alcance y altura de destrucción de objetivos aéreos del sistema de defensa aérea Krug, es сопоставимые con las últimas modificaciones del sistema de defensa aérea С-75.Pero, a diferencia del S-75, la Familia Krug de sistemas de defensa aérea utilizaba ракеты де Comando por радио с ип прямоточный двигатель дие funciona кон queroseno. Los sistemas de defensa aérea Krug-M1 más recientes fueron producidos en masa hasta 1983 y operados por nuestras fuerzas armadas hasta 2006. Los complejos de este tipo estaban armados con brigadas de misiles antiaéreos del ejército y sumisión frontal. Pero ya a principios de la década de 1980, el sistema de defensa aérea Krug no cumplia completamente con los requisitos de inmunidad al ruido.Además, los militares querian tener un complejo militar universal multicanal que, además de fightir objetivos aéreos, pudiera proporción protección para las concentraciones de tropas, sede y otros objetos importantes de los ataques con misiles balísticos tácticos tácticos y operativos. Se decidió asignar estas tareas al sistema de противовоздушные ракеты S-300V, cuyo desarrollo comenzó de la década de 1960.

Al crear el sistema de defensa aérea S-300, se supuso que en el nuevo sistema de misiles antiaéreos multicanal de alcance medio que se está desarrollando para las Fuerzas Terrestres, las Fuerzas de Defensa Aérea del país y la Armada, se utilizará un misil unificado y un радар вообще. En la segunda mitad де ла década де 1960, лос desarrolladores рассматривать realista usar эль mismo SAM у радара пункт destruir objetivos aerodinámicos у balísticos, colocándolos ан уна базу кон ruedas у orugas, así como en barcos. Грех эмбарго, pronto se hizo очевидный que los detalles del uso de complejos en diversas condiciones requieren un enfoque Individual. Las unidades de misiles antiaéreos de la URSS se basaron en una red de desarrollada y sistemas de control autotizados. Tradicionalmente, los batallones antiaéreos defenceían instalaciones estratégicamente Importantes, llevando a cabo tareas de fighte estacionarias, Posiciones de ingeniería bien entrenadas.Los sistemas de defensa aérea de las fuerzas terrestres a menudo trabajaban aislados de las unidades de ingeniería de radio y, por lo tanto, sus propios medios de detección, designación de objetivos y control se introdujeron en su composición. Durante el diseño del complejo marino, se tuvieron que tener en cuenta condiciones especiales: lanzamiento, niebla salina y la necesidad de combinarse con otros sistemas de barcos. Как результат, el desarrollo de los sistemas de defensa aérea S-300P, S-300V и S-300F se confió varias organizaciones.Отдельные радары обнаружения С-300П и С-300В, а также ЗРК, использующие системы воздушной обороны С-300П и С-300Ф, являются отдельными унифицированными компонентами. Durante el diseño del complejo marino, se tuvieron que tener en cuenta condiciones especiales: lanzamiento, niebla salina y la necesidad de combinarse con otros sistemas de barcos. Как результат, el desarrollo de los sistemas de defensa aérea S-300P, S-300V и S-300F se confió varias organizaciones. Отдельные радары обнаружения С-300П и С-300В, а также ЗРК, использующие системы воздушной обороны С-300П и С-300Ф, являются отдельными унифицированными компонентами.Durante el diseño del complejo marino, se tuvieron que tener en cuenta condiciones especiales: lanzamiento, niebla salina y la necesidad de combinarse con otros sistemas de barcos. Как результат, el desarrollo de los sistemas de defensa aérea S-300P, S-300V и S-300F se confió varias organizaciones. Отдельные радары обнаружения С-300П и С-300В, а также ЗРК, использующие системы воздушной обороны С-300П и С-300Ф, являются отдельными унифицированными компонентами.

ЗРК С-300В

El sistema de misiles antiaéreos militares S-300V FUE concebido como un sistema universal de defensa antibalas y antiaéreo.Вспомогательная система защиты от MGM-52 Lance, баллистические ракеты MGM-31A Pershing IA, баллистические ракеты SRAM с воздухом, ракеты Crucero, бомбардировщики большого количества, тактика и база в переносных авиониках, боевые вертолеты, кон су uso masivo en condiciones de fuego activo y contramedidas electronicas del enemigo. Debido a la necesidad de derrotar objetivos aerodinámicos y balísticos para el sistema de defensa aérea S-300V, se tuvieron que crear dos nuevos tipos de misiles antiaéreos y, para garantizar el nivel de movilidad requerido, en condiciones de primera linea fuera de la carretera, todos los elementos maines del sistema se colocaron en un chasis con orugas. Todos los los sistemas de defensa aérea S-300V utilizan una base de seguimiento unificada, tomada del cañón autopropulsado 2S7 «Peony» 203 мм. Al mismo tiempo, teniendo en cuenta las características específicas de la colocación de los elementos del sistema de defensa aérea, el compartimento de Transmisión del motor se trasladó a la parte trasera de la máquina. Una recarga де горючих топлива suficiente пункт уна марша де hasta 250 км и una velocidad де hasta 50 км / ги operaciones де боевой durante душ horas.

ЗРК С-300В1

Debido a la alta complejidad, el trabajo se realizó en dos etapas. В 1983 году была принята система воздушной обороны S-300V1, предназначенная для уничтожения аэродинамических и тактических баллистических ракет типа Lance MGM-52. Первоначальная система включает в себя: радиолокационную станцию ​​«Обзор-3» 9C15, командный пункт 9C457, многоканальный штаб ракет 9C32, ланзадорский автодвигатель 9A83 и ланзадорский автодвигатель 9A85.

Радиолокационная станция 9C15 Obzor-3 имеет три координаты, необходимые для работы в диапазоне частот, а также для обнаружения аэронавов на расстоянии 240 км. Лос-ракеты balísticos Lance podríanDetectarse на расстоянии 115 км.

РЛС 9С15 Обзор-3

El poste de la antena y todo el hardware de la estacion se encuentran en el chasis rastreado del Object 832. Se instaló un motor Diesel de 470 caballos de fuerza en un vehículo con orugas de 47 toneladas. Tripulación 4 персоны.

Las operaciones de las Divisiones de Missiles antiaéreos se controlaron Desde el puesto de mando 9C457. Al mismo tiempo, ла-información-де-радар-де-лас-estaciones-де-detección-де-objetivos balísticos у ан-эль-AIR y лас-estaciones-де-guía де ракеты себе recibió en ла unidad де контроля Móvil a través де линии де comunicación.Дебидо альто градо де автоматизации боевой работы, лос-операдоры podrían procesar hasta 200 objetivos aéreos, escoltar hasta 70 objetivos, recibir información de un puesto de commando Superior y una estacion de guía de misiles 9C32, determinar tipo de objetivos лос мас пелигросос. Cada 3 segundos, se puede emitir la designación de objetivo para 24 objetivos. El tiempo desde la recepción de las marcas de objetivos hasta la emisión de instrucciones mientras se trabaja con el rada 9C15 es de 17 segundos.En el régimen de defensa antimisiles, el tiempo promedio de procesamiento de información es de 3 segundos, y el rango de objetivos es de 80 a 90 km.

Пуэсто де мандо 9C457

Todos los medios del puesto de mando 9C457 están montados en el chasis del rastreador Object 834. La masa del puesto de mando móvil 9C457 en posición de fighte es de 39 toneladas. La tripulación эс-де-7 человек.

La estacion de guía de misiles multicanal 9C32 se construyó utilizando un pulso coherente de tres coordenadas que funciona en el rango de frecuencia de centímetros.El uso де уна антенна де matriz ан Fase Allowe ла Exploración electronica дель haz. Эль контроль дель хаз эс реализадо пор уна computadora особенное. La estacion puede buscar objetivos ан ип сектор дадо де форма autónoma y en modo de designación de objetivos y, al mismo tiempo, controlar lanzadores y lanzadores. En función de la designación de objetivo recibida, la estacion de guía busca,Detecta y captura los objetivos asignados para el bombardeo para el seguimiento automático. La captura se puede hacer de forma automática o manual.Se proporciona эль disparo simultáneo де 6 objetivos, аль apuntar 2 ракеты Cada Uno.

Estación de guía de misiles multicanal 9C32

Todos los medios de la estacion de guía de misiles multicanal 9C32 están montados en el chasis de seguimiento especial Object 833. La masa en posición de fighte es de 44 toneladas, la tripulación es de 6 personas.

Эль-Ланзадор AutoPropulsado 9A83 Tiene Cuatro Misites Guiados Antiaéreos 9M83 RU Contendens de Transporte Y Lanzamiento Y Advantativos Para El Lanzamiento, Una Estación de Iluminación objetivo, Equipo de Comunicaciones de Telecodifión, Información de topografía y equipo de navegación, y un motor de turbina de gaz para suministro де energía autónomo.

Автодвигатель Lanzador 9A83 в транспортном положении

La preparación de misiles para el lanzamiento se lleva a cabo después de recibir un compando de una estacion de guía multicanal 9C32. La instalación es capaz de lanzar dos de los cuatro ракеты кон ип intervalo де 1,5-2 segundos. Durante el funcionamiento de 9A83, hay un intercambio Constante de información con 9C32, se analiza la designación del objetivo y se muestra la posición del objetivo en el área afectada.Después дель lanzamiento де ракеты antiaéreos, Эль-Ланзадор излучать информацию а-ла Estación де Guía 9S32 Sobre эль Número де SAM lanzados Desde el о против ип Ланзадор asociado против el. Антенна у лос систем де Transmisión де ла Estación де Iluminación objetivo се encienden пункт ла radiación эн эль модо де Transmisión де comandos пункт ла corrección де радио дель vuelo де ракет, así como су conmutación а-ла radiación ан-эль-модо де Iluminación objetivo.

Lanzador autopropulsado 9A83 в боевом положении

Todos los elementos del Lanzador 9A83 están montados en el chasis de seguimiento especial Object 830.La masa en posición de fighte es de 47,5 toneladas, la tripulación es de 3 personas.

Эль-Ланзадор себе Carga с Эль-Ланзадор 9A85. Con эль emparejamiento де кабеля предварительный, эль tiempo пункт Cambiar эль Equipo де PU де су propio ланзадор де ракеты ла munición дель ланзадор не excede лос 15 segundos.

Lanzador 9A85 в транспортном положении

En el chasis con orugas, el «Object 835» PZU 9A85 colocó no single contenedores de lanzamiento de transporte con misiles antiaéreos y unidades hidráulicas Que lo traducen en position en posción, sino también una grúa con una capacidad de elevación de 6350 кг.Esto le Permite Cargar SPU 9A83 или autocargarse Desde el suelo y Desde vehículos. Ciclo de carga 9A83 completo: al menos 50 minutos.

Различие между другими элементами системы защиты воздуха S-300V заключается в использовании единого дизельного топлива и газовой турбины для пропорциональной энергии а-ля ROM 9A85. La masa en posición de fighte es de 47 toneladas, la tripulación es de 3 personas.

Начальная система воздушной обороны S-300V1, использующая только ЗРК 9М83, предназначена для уничтожения аэронавов и условий интенсивного сопротивления радио, ракет-носителей и баллистических ракет типа MGM-52 Lance.

Lanzador de Missiles 9M83 junto al vehículo de lanzamiento

El 9M83 es ​​un cohete de dos etapas de горючий твердый фабрикадо де acuerdo с el esquema aerodinámico «rodamiento de cono» con controles dinámicos de gas de la primera etapa. Cuatro volantes aerodinámicos у cuatro edicationadores себе encuentran en эль compartimiento де кола-де-ла-этапа-де-марча. La derrota del objetivo está asegurada por una ojiva de fragmentación de acción direccional, que pesa 150 кг.Лос-ракеты себе операн ан contenedores де Transporte у lanzamiento durante аль Menos 10 años грех inspecciones ni mantenimiento.

El cohete себе Lanza en la posición вертикальный дель TPK utilizando ип acumulador де presión де polvo. Después де Que эль cohete заброшенный эль contenedor де Transporte у Lanzamiento, лос Motores де Пульсо себе Encienden, Orientando эль Lanzador де ракеты Hacia эль objetivo, después де ло cual себе Lanza ла Primera Etapa де Refuerzo. El tiempo de funcionamiento de la primera etapa es de 4. 2 через 6,4 секунды. Cuando себе lanza ла зона lejana кон objetivos aerodinámicos, эль мотор-де-ла-этапа-де-марча се lanza мошенник ип retraso де hasta 20 segundos кон уважение аль моменто ан дие-эль мотор Comienza ла этапа де arranque. El Motor Marcha Marcha де 11,1 до 17,2 Segundos. Эль контроль де ракет се lleva Кабо desviando cuatro timones aerodinámicos. SAM está dirigido al objetivo mediante un sistema de control de inercia de compando mediante el método de navegación proporcional con la transición al recorrido de referencia aproximadamente 10 segundos antes de acercarse al objetivo.La orientación puede llevarse a cabo en dos modos. El Primero эс-эль-контроль де Inercia, seguido дель recorrido де referencia. En este modo, el equipo a bordo del cohete recibe información sobre la posición del objetivo a través de un canal de radio. Al acercarse a un objetivo, se captura con un equipo de referencia. El segundo modo es un método de control de inercia de compando con orientación posterior. En este modo, el cohete es seguido por una estacion de guía. Cuando себе alcanza ла distancia requerida аль objetivo, эль misil captura аль objetivo кон эквипо де referencia у се Despliega ан лас inmediaciones пункт obtener эль максимо efecto де ла Ojiva dirigida.El debilitamiento де ла ojiva se lleva a cabo al comando де un fusible де радио cuando aparece una señal reflejada де ип objetivo en el рецептор. Con una falta, se lleva a cabo la autodestrucción. El Primero эс-эль-контроль де Inercia, seguido дель recorrido де referencia. En este modo, el equipo a bordo del cohete recibe información sobre la posición del objetivo a través de un canal de radio. Al acercarse a un objetivo, se captura con un equipo de referencia. El segundo modo es un método de control de inercia de compando con orientación posterior.En este modo, el cohete es seguido por una estacion de guía. Cuando себе alcanza ла distancia requerida аль objetivo, эль misil captura аль objetivo кон эквипо де referencia у се Despliega ан лас inmediaciones пункт obtener эль максимо efecto де ла Ojiva dirigida. El debilitamiento де ла ojiva se lleva a cabo al comando де un fusible де радио cuando aparece una señal reflejada де ип objetivo en el рецептор. Con una falta, se lleva a cabo la autodestrucción. El Primero эс-эль-контроль де Inercia, seguido дель recorrido де referencia.En este modo, el equipo a bordo del cohete recibe información sobre la posición del objetivo a través de un canal de radio. Al acercarse a un objetivo, se captura con un equipo de referencia. El segundo modo es un método de control de inercia de compando con orientación posterior. En este modo, el cohete es seguido por una estacion de guía. Cuando себе alcanza ла distancia requerida аль objetivo, эль misil captura аль objetivo кон эквипо де referencia у се Despliega ан лас inmediaciones пункт obtener эль максимо efecto де ла Ojiva dirigida.El debilitamiento де ла ojiva se lleva a cabo al comando де un fusible де радио cuando aparece una señal reflejada де ип objetivo en el рецептор. Con una falta, se lleva a cabo la autodestrucción. En este modo, el equipo a bordo del cohete recibe información sobre la posición del objetivo a través de un canal de radio. Al acercarse a un objetivo, se captura con un equipo de referencia. El segundo modo es un método de control de inercia de compando con orientación posterior. En este modo, el cohete es seguido por una estacion de guía.Cuando себе alcanza ла distancia requerida аль objetivo, эль misil captura аль objetivo кон эквипо де referencia у се Despliega ан лас inmediaciones пункт obtener эль максимо efecto де ла Ojiva dirigida. El debilitamiento де ла ojiva se lleva a cabo al comando де un fusible де радио cuando aparece una señal reflejada де ип objetivo en el рецептор. Con una falta, se lleva a cabo la autodestrucción. En este modo, el equipo a bordo del cohete recibe información sobre la posición del objetivo a través de un canal de radio.Al acercarse a un objetivo, se captura con un equipo de referencia. El segundo modo es un método de control de inercia de compando con orientación posterior. En este modo, el cohete es seguido por una estacion de guía. Cuando себе alcanza ла distancia requerida аль objetivo, эль misil captura аль objetivo кон эквипо де referencia у се Despliega ан лас inmediaciones пункт obtener эль максимо efecto де ла Ojiva dirigida. El debilitamiento де ла ojiva se lleva a cabo al comando де un fusible де радио cuando aparece una señal reflejada де ип objetivo en el рецептор.Con una falta, se lleva a cabo la autodestrucción. En este modo, el cohete es seguido por una estacion de guía. Cuando себе alcanza ла distancia requerida аль objetivo, эль misil captura аль objetivo кон эквипо де referencia у се Despliega ан лас inmediaciones пункт obtener эль максимо efecto де ла Ojiva dirigida. El debilitamiento де ла ojiva se lleva a cabo al comando де un fusible де радио cuando aparece una señal reflejada де ип objetivo en el рецептор. Con una falta, se lleva a cabo la autodestrucción.En este modo, el cohete es seguido por una estacion de guía. Cuando себе alcanza ла distancia requerida аль objetivo, эль misil captura аль objetivo кон эквипо де referencia у се Despliega ан лас inmediaciones пункт obtener эль максимо efecto де ла Ojiva dirigida. El debilitamiento де ла ojiva se lleva a cabo al comando де un fusible де радио cuando aparece una señal reflejada де ип objetivo en el рецептор. Con una falta, se lleva a cabo la autodestrucción.

La longitud del cohete es de 7898 мм, максимальный диаметр es de 915 mm y la masa es de 2290 кг.Масса ЗРК с ТПК — 2980 кг. La velocidad de vuelo es de 1200 м/с. La sobrecarga maxima es de 20 G. El límite más alejado del área afectada es de 72 км, el más cercano — 6 км. Альканс-эн-Альтура — 25 км, Альтура-Минима — 25 м. El rango de captura del buscador objetivo con ESR de 0.1 m² es de 30 km. Вероятность срабатывания по типу MGM-52 Lance BR fue 0,5–0,65, а также объективу типа лучадор 0,7–0,9.

Para mediados de la década de 1980, el sistema de defensa aérea S-300V1 tenia características sobresalientes.Ракета 9M83 эпохи сопоставима с ракетой 5V55R, используемой в противовоздушной ракете S-300PT-1 / PS и в ряду аэродинамических целей. Al Mismo tiempo, el sistema de defensa aérea del Ejército S-300V1 tenía la capacidad de fightir misiles tácticos. Грех эмбарго, не се proporcionó уна вероятностно приемлемо де боевые ракеты balísticos кон ип alcance де lanzamiento де Más де 150 км у уна derrota confiable де лос ракет aeroballisticos SRAM. Para destruir objetivos tan complejos, se creó el system de Missiles 9M82, cuyo refinamiento duro hasta 1986.El misil 9M82 se parece a los misiles 9M83 y tiene el mismo diseño y métodos de guía, pero age más grande y pesado. Ракета 9M82 предназначена для основного назначения и сражается с раздельными баллистическими ракетами MGM-31A Pershing IA,

.

Сравнительные размеры и дизайн ракет 9М82 и 9М83

El peso en vacío del misil 9M82 es 4685 кг. Диаметр — 1215 мм, длина — 9918 мм. La velocidad de vuelo del cohete es de 1800 м/с. Área afectada por el alcance: Хаста 100 км.El alcance minímo de disparo es de 13 км. Альканс-ан-Альтура — 30 км. Ла-Альтура Минима-эс-де-1 км. Вероятность использования ракет Pershing IA MGM-31A для ракет 9M82 составляет 0,4–0,6, а для ракет SRAM — 0,5–0,7.

Para el uso de ракеты 9M82, se crearon sistemas de radio patchados, lanzadores autopropulsados ​​y lanzadores. Por lo tanto, los desarrolladores realmente crearon dos complejos maximamente unificados diseñados para destruir TRs con un alcance de disparo corto (15–80 км) y objetivos aerodinámicos a distancias de hasta 72 km, así como OTR con un alcance de disparo largo (50–80 км) 700 км), pequeño supersónico KR и grandes bloqueadores de gran altitud на расстоянии 100 км.

Con toda su fuerza, el sistema de defensa aérea S-300V se puso en servicio en 1988. La Division de противовоздушные ракеты, además de las herramientas ya mencionadas, incluía: радар программы Ginger 9C19M2, lanzador 9A82 и lanzador 9A84.

Lanzador autopropulsado 9A82 в боевом положении

Принципиальная разница между ланзадорским автодвигателем 9A82 и ланзадорским 9A84 дель SPU 9A83 и 9A85 эс-эль-использованием больших и малых ракет. Esto requirió el uso de medios más potentes de carga y carga y condujo a una reducción en el número de misiles en una máquina dos unidades.

Принципиальная разница между SPU-де-лос-ракетами «pesados» эс-эль-diseño del dispositivo que lleva los contenedores a la posición inicial, y en la parte mecánica de la estacion de iluminación del objetivo. Las características de masa, размеры y movilidad de las máquinas con dos misiles 9M82 соответствуют машинам с куатро ракетами.

Iniciando el Lanzador 9A84 en la Marcha

Пересмотр программы РЛС 9С19М2 «Имбирь» оперирует диапазоном частот сантиметров, имеет большой потенциал энергии и большой запас энергии.El escaneo electronico del haz en dos planos allowe proporcionar rápidamente un análisis de los sectiones de designación de objetivos del sistema KP 9C457 con una alta velocidad (1-2 s) de acceso a las marcasDetectadas para rastrear objetivos de alta velocidad. El esquema de compensación automática de la velocidad del viento (deriva de los Reflectores dipolos) en combinación con el escaneo electronico de alta velocidad nos allowe garantizar la invulnerabilidad de la exposición la interrencia pasiva. El alto potencial de energía y el procesamiento digital de las señales recibidas proporcionan una buena protección contra la interferencia de ruido activo.

Ревизия программы РЛС 9С19М2 «Имбирь»

En el modo de detección de detección de detección de balísticos Pershing, el área de visualización es de ± 45° en acimut y 26° — 75° en elevación. En este caso, el ángulo de inclinación de la superficie normal a la PAR en relación con el Horizonte es de 35 °. El tiempo де encuesta пункт эль сектор де búsqueda especificado, teniendo en cuenta эль seguimiento де душ rutas де дестино, Эс-де-13-14 segundos.El número máximo de senderos seguidos es 16. Se proporciona una encuesta a una distancia de 75-175 km. Cada segundo, las coordenadas y los parametros del movimiento del objetivo se transferen al CP del sistema. Para Detectar Missiles de Crucero de Alta velocidad en el rango de 20-175 km, el modo de ver el espacio es ± 30 ° en acimut, 9-50 ° en elevación. Los parametros де movimiento де лос objetivos себе переданный аль CP a través де уна линия де comunicación де telecódigo душ весес пор segundo. Cuando se trabaja con objetivos aéreos e interruptencias de gran altitud, la dirección de visión se establece a lo largo de la linea de comunicación de telecodificación con el CP o el operador de la estacion del sistema y es de ± 30 ° en acimut, 0- 50 ° en elevación, con el ángulo de inclinación del faro PAR hacia el Horizonte de 15 °.Эль радар 9S19M2 эс capaz де детектор objetivos де альта velocidad кон уна pequeña superficie отражатель en condiciones де fuerte интерференция cuando эль funcionamiento де otros радаров Эс невозможно. El equipo de la estacion se encuentra en el chasis rastreado «Объект 832». Ла-Маса-дель-радар ан позиция боевой Эс-де-44 toneladas Cálculo: 4 человека. El equipo de la estacion se encuentra en el chasis rastreado «Объект 832». Ла-Маса-дель-радар ан позиция боевой Эс-де-44 toneladas Cálculo: 4 человека.El equipo de la estacion se encuentra en el chasis rastreado «Объект 832». Ла-Маса-дель-радар ан позиция боевой Эс-де-44 toneladas Cálculo: 4 человека.

Отказ от принятия на вооружение в 1988 году, дивизия ракет воздушной обороны С-300В в окончательном составе в составе КП 9С457, РЛС 9С15М, РЛС 9С19М2 и трех батарей противовоздушных ракет, cada una de las cuales incluía una estacion многоканальные ракеты 9S32, ланзадорские 9A82, ланзадорские 9A84, ланзадорские 9A83 и ланзадорские 9A85. Además-де-лос-главные транспортные средства де боевой, estaciones де ориентация у радар, ла дивизион тамбиен cuenta кон medios де suministro де energía, soporte técnico у mantenimiento ан эль часис де лос camiones.

La división puede disparar simultáneamente a 24 objetivos, con dos misiles apuntando a cada uno, y proporciona una defensa Integer contra objetivos aerodinámicos. Es возможный concentrar лос esfuerzos де todas лас baterías antiaéreas mientras себе repele ип ataque aéreo masivo де ип enemigo.En el modo de defensa antimisiles + defensa aérea, la división puede rechazar el ataque de 2-3 ракеты balísticos, de los cuales 1-2 al mismo tiempo, los siguientes con un intervalo de 1-2 minutos. Cada sistema de противовоздушные ракеты S-300V es capaz de cubrir hasta 500 km² de ataques con misiles balísticos.

Dos o tres Divisiones se redujeron organizativamente a una brigada de misiles antiaéreos, que también recibió medios de radio adicionales para Detectar objetivos aéreos (радар 1Л13 «Небо-СВ») и центр обработки информации о радарах. Las acciones de las Divisiones se controlaron Desde el KP ZRBR con la ayuda de ACS «Поляна-Д4».

Durante la conducción de las hostilidades, el sistema de misiles de defensa aérea se despliega en orden de fighte en el área de posición. La formación де batalla себе construye teniendo en cuenta лос detalles де ла ubicación operativa де лас tropas у лас posibles direcciones де лос ataques aéreos. Como regla general, las Divisiones se organizan en dos líneas. En algunos casos, por ejemplo, con las acciones esperadas de un enemigo aéreo en un frente amplio, en una línea.

Бригада противоракетных комплексов S-300B в обороне должна быть пропорциональна объединению с главными подразделениями вооруженных сил и эль-фронте, а также направлена ​​на обнаружение главного врага. En una ofensiva, las Divisiones de Missiles antiaéreos deben seguir las Divisiones de tanques y rifles motorizados y proporcionar defensa aérea y defensa antimisiles para las concentraciones de tropas y cuarteles. En tiempos de paz, el sistema de противоракетные ракеты S-300V estaba alternativamente en alerta cerca de los puntos de despliegue Permanente, proporcionando defensa aérea y defensa antimisiles de instalaciones estratégicamente Importantes.

Как я уже упоминал, система защиты воздуха S-300V в окончательном виде была введена в эксплуатацию в 1988 году, и, как выяснилось, намного больше, чем система защиты воздуха S-300PT / PS. El colapso de la Unión Soviética y el inicio de «reformas económicas», que condujeron a una reducción en el presupuesto de defensa, tuvieron el efecto más negativo en la cantidad de S-300V construidos, la cantidad de vehículosblidos entregados a las tropas fue приблизительно 10 лет меньше, чем у S-300PS.Производство систем S-300V и 9M82 и 9M83 SAM завершено в соответствии с принципами декады 1990 года. Если нет возможности замены систем противодействия воздушной обороне в пропорции 1:1, то в соотношении 1:1 . В момент коллапса URSS, армады бригад с системами противоракетной обороны С-300В1/В не были доступны для всех военных дистрибутивов, и система воздушной обороны Бук-М1, которая ограничивает возможности противоракетной обороны, се convirtió en el complejo subordinado del ejército.

Спутниковое изображение Google Earth: элементы системы авиационной обороны S-300V в постоянном месте в Наро-Фоминске

Entonces, después де ла retirada дель Grupo де Fuerzas Occidentales cerca де Наро-Фоминск де Moscú, уна бригада 202 де противоракетных вооруженных сил reubicada, Actualmente эс Parte дель Distrito Militar Occidental.

Puede ser interesante para los lectores comparar el sistema de misiles antiaéreos S-300V, creado para la defensa aérea militar, y el S-300PS, que se convirtió en la base de las fuerzas de defensa antimisiles del país en la década de 1990.Лос-системы де ракет де обороны воздушной обороны S-300V коммензарон интегрировать аль ejército 5 años después дие эль система де оборонной воздушной обороны S-300PS. С этого момента боеприпасы С-300ПС и ракетная система 5В55РМ находятся на расстоянии 90 км. Al Mismo tiempo, el misil pesado podría golpear los bloqueadores de Baja Maniobra and distancias de hasta 100 km, y el master 9M83 of arsenal S-300V, diseñado para fightir objetivos aéreos, tenía una una destrucción de 72 km. Los Missiles 5V55R и 5V55RM cuestan menos, pero no tenian capacidades antimisiles.Debido al uso de un chasis de oruga y sistemas de радиолокационные много больше комплексов, эль система де обороны Aérea S-300V эры много больше стоимости дие эль S-300PS. La Division de Missiles antiaéreos S-300V podría disparar simultáneamente a 24 objetivos y dirigir dos misiles cada uno. Дивизия S-300PS одновременно использует 12 ракет с ракетами, которые должны быть установлены в одном месте. Sin эмбарго, la ventaja del S-300V fue en gran medida формальный; en el S-300PS, Generalmente había 32 SAM Listos para usar, y en el S-300V, había 24 ракеты 9M83 diseñados para contrarrestar objetivos aerodinámicos y 6 ракет pesados ​​9M82 para interceptar ракеты balísticos y aerobalísticos.ракеты де крусеро. Por lo tanto, el sistema de противовоздушные ракеты S-300PS, стоящий значительно больше нового complejo, эра más adecuado para fightir un enemigo aéreo. Система противоракетной обороны S-300P сама адаптируется к основному пункту llevar a cabo tareas de fighte prolongadas en posiciones preparadas en un sentido de ingeniería. Дивизия S-300PS одновременно использует 12 ракет с ракетами, которые должны быть установлены в одном месте. Sin эмбарго, la ventaja del S-300V fue en gran medida формальный; en el S-300PS, Generalmente había 32 SAM Listos para usar, y en el S-300V, había 24 ракеты 9M83 diseñados para contrarrestar objetivos aerodinámicos y 6 ракет pesados ​​9M82 para interceptar ракеты balísticos y aerobalísticos.ракеты де крусеро. Por lo tanto, el sistema de противовоздушные ракеты S-300PS, стоящий значительно больше нового complejo, эра más adecuado para fightir un enemigo aéreo. Система противоракетной обороны S-300P сама адаптируется к основному пункту llevar a cabo tareas de fighte prolongadas en posiciones preparadas en un sentido de ingeniería. Дивизия S-300PS одновременно использует 12 ракет с ракетами, которые должны быть установлены в одном месте. Sin эмбарго, La ventaja del S-300V fue en gran medida формальный, en el Lanzador de Missiles S-300PS Generalmente Había 32 ракеты listos para usar, y en el Lanzador S-300V había 24 ракеты 9M83 diseñados para contrarrestar objetivos aerodinámicos y 6 ракет ракеты-перехватчики 9М82 для баллистических и аэробалистических ракет. ракеты де крусеро. Por lo tanto, el sistema de противовоздушные ракеты S-300PS, стоящий значительно больше нового complejo, эра más adecuado para fightir un enemigo aéreo. Система противоракетной обороны S-300P сама адаптируется к основному пункту llevar a cabo tareas de fighte prolongadas en posiciones preparadas en un sentido de ingeniería. diseñado para contrarrestar objetivos aerodinámicos и 6 ракет pesados ​​9M82 para interceptar ракеты balísticos y ракеты де crucero aeroballísticos. Por lo tanto, el sistema de противовоздушные ракеты S-300PS, стоящий значительно больше нового complejo, эра más adecuado para fightir un enemigo aéreo.Система противоракетной обороны S-300P сама адаптируется к основному пункту llevar a cabo tareas de fighte prolongadas en posiciones preparadas en un sentido de ingeniería. diseñado para contrarrestar objetivos aerodinámicos и 6 ракет pesados ​​9M82 para interceptar ракеты balísticos y ракеты де crucero aeroballísticos. Por lo tanto, el sistema de противовоздушные ракеты S-300PS, стоящий значительно больше нового complejo, эра más adecuado para fightir un enemigo aéreo. Система противоракетной обороны S-300P сама адаптируется к основному пункту llevar a cabo tareas de fighte prolongadas en posiciones preparadas en un sentido de ingeniería.

Además, el lanzador S-300V, que tenía un buen rendimiento frente al fuego, requeria más fundos para su operación y mantenimiento. El procedimiento para recargar lanzadores autopropulsados ​​y lanzadores usando ракеты 9M82 es bastante complicado.

La Falta de Fondos suficientes, эль Cese де ла Producción де ракет противовоздушной Y эль Agotamiento де ла резерва де repuestos llevaron a una disminución en el nivel de preparación para el fighte de las fuerzas de defensa aérea S-300V disponibles en las tropas.Se ha convertido en un lugar común llevar a cabo tareas de fighte con un número reducido de SAM en lanzadores autopropulsados.

Durante el período de «Сердюковщина», el sistema de defensa aérea de las Fuerzas Terrestres se debilitó aún más. В связи с деградацией системы противовоздушной обороны России, с тем чтобы принять «благоразумное» решение: передать часть бригады противовоздушных ракетных комплексов с С-300В и «Бук-М1» на Fuerza Aérea de Rusia, donde se formaron regimientos de противоракеты sobre la base. Además, un 1545o regimento de misiles antiaéreos de la 44a División de Defensa Aérea hasta 2016 estaba subordinado al mando de la Flota Báltica.

Para eliminar las brechas que se formaron en nuestro sistema de defensa aérea, los sistemas de defensa aérea S-300V, junto con el S-300PS / PM y S-400, hasta hasta hace poco estaban en servicio de fighte Constante, proporcionando defensa aérea de instalaciones estratégicamente Importantes, Centros Industriales administrativos y de defensa. Entonces, en el Lejano Oriente, la ciudad de Birobidzhan hasta la primavera de 2018 cubrió la 1724a zrp, en la que había dos противоракеты S-300V.

Los sistemas de противоракетные комплексы S-300V доступны на военных базах в России и за пределами страны. La protección de la 102a base militar rusa en Armenia contra ataques aéreos y ataques con misiles tácticos es proporcionada por el regimiento de misiles antiaéreos número 988, que incluye dos Divisiones. Según la información más reciente, antes del rearme del systemoma del sistema modernizado de defensa aérea S-300V4, las Divisiones en las cercanías de Gyumri llevaron a cabo tareas de fighte en una composición truncada.

En 2016, se supo que la Division S-300V, entregada Siria, se desplego en las cercanías del puerto de Tartus, donde se descargan los buques de transporte rusos que entregan mercancías de defensa. Se informó Que las estaciones de detección complejas antiaéreas fueronDetectadas y escoltadas repetidamente por aviones de fighte estadounidenses.

Спутниковое изображение Google Earth: позиция ракеты авиационной обороны S-300V на Сахалине

A veces, el sistema de defensa aérea S-300V actuó como una solución Temporary al Proporcionar defensa aérea de objetos estacionarios.Принятый в 2013 г., дивизия С-300В спущена на расстояние 5 км до Южно-Сахалинска. В связи с эмбарго, введенным в августе 2018 года, в настоящее время на позиции переустанавливается дивизия С-300ПС с дополнительными дополнительными радарными установками. Actualmente, los complejos S-300V, construidos hase unos 30 años, ya han agotado sus recursos y están siendo retirados del servicio.

ЗРК С-300ВМ и С-300В4

A pesar del cese de la construcción en serie del S-300V, el desarrollador main Antei continuó mejorando el sistema universal de misiles antiaéreos. В соответствии с принципами десятилетия 2000 г., полученной от компрадоров за пределами страны, была выпущена экспортная версия С-300ВМ «Антей-2500», в результате которой была проведена глубокая модернизация системы воздушной обороны С-300В. Este Sistema Fue Capaz де contrarrestar eficazmente лос ракеты balísticos кон ип alcance де Ланзамиенто де Hasta 2500 км у todo типо де objetivos aerodinámicos у aeroballísticos. С-300ВМ использует новые ракеты 9М83М с дальностью поражения аэродинамических целей 200 км, грузоподъемность манипулятора с дальностью полета 30 г и 9М82М, предназначенную для перехвата баллистических целей, обеспечивающих скорость и скорость 4500 м/с. opuestas.El alcance máximo para disparar a BR es de 40 km. En este caso, se pueden apuntar hasta 4 ракеты ип objetivo.

Ла Модернизация де лас estaciones де радиолокационное разрешение aumentar significativamente эль potencial energético. La introducción де herramientas у программного обеспечения informáticos más avanzados ха reducido significativamente эль tiempo де respuesta дель complejo у ха aumentado ла velocidad дель procesamiento де ла информации. Los nuevos medios de ubicación topográfica y navegación han aumentado la precisión para determinar las coordenadas de los elementos del sistema de defensa aérea, lo que junto con el uso de equipos de comunicación digital ha mejorado la capacidad de control del trabajo de fighte.Estas y otras mejoras permissionieron duplicar el alcance maximo del sistema al interceptar balísticos dos veces en comparación con el S-300V, y la efectividad de la lucha contra objetivos aerodinámicos aumentó en más de 1.5 veces.

В 2013 г. завершено снабжение подразделений С-300ВМ в Венесуэле. В 2016 году Египет приобрел три подразделения. Sin эмбарго, varias fuentes señalan Que el Sistema de Defensa Aérea S-300VM tiene menos municiones Que la Modificación Basica S-300V.

Система противоракетной обороны Антей-2500 С-300ВМ, отличающаяся от С-300В, состоит из финансовых средств, не получающих ланзадорских песадо и ланзадорских лигеров по отдельности.Como resultado, лос-ланзадорес ligeros себе колокан ан ланзадорес ан-эль-система S-300VM, y лос ракеты pesados ​​соло ан лос-ланзадорес.

Además de la versión de exportación S-300VM Antey-2500, a lo largo de los años desde el cese de la producción de la producción de sistemas de de frensa aérea S-300V, se creon modificaciones: S-300VM1, S-300VM2, S-300VMD, дие difieren ан оборудовать радар, контроль, comunicación y ракеты antiaéreos. Грех эмбарго, ninguna де estas opciones se ha convertido en serie. Los desarrollos obtenidos en el proceso de creacion de estas modificaciones se installaron en el systema en series S-300B4, cuyas pruebas de campo comenzaron en 2011, y la adopción de Ground Defense se acceptó en 2014.

Hay poca información confiable sobre este sistema. Con un grado de certeza bastante alto, se puede argumentsque que debido al uso de радары más potentes y la introducción de nuevos misiles con una mayor masa de lanzamiento, el rango de lanzamiento para objetivos aerodinámicos de gran altitud excedió los 350 km. La altura de intercepción se ha llevado hasta 40 км.

La versionactualizada se ha vuelto completamente digital. Es capaz de disparar simultáneamente y garantiza alcanzar 24 objetivos aerodinámicos, incluidos objetos Discretos, incluidos aviones invisibles или 16 ракет balísticos que vuelan a una velocidad de hasta 4500 м/с.Según la información publicada en los medios de comunicación, la efectividad de fighte de los sistemas de defensa aérea S-300V4 aumentó de 2 a 2,3 veces. El Aumento de la inteligencia y las capacidades de fuego, la inmunidad al ruido se lograron mediante la introducción de nuevas tecnologías y hardware, aumentando el nivel de autotización del control del proceso de fighte, introduciendo tecnologías y algoritómos avanzados en el procesamiento de la información de la радар у коммандо.

Батарея противовоздушных ракет S-300V4 включает: MSNR 9S32M1, установленную PU 9A83M2 с 9M83M Cada Uno, имеющую ROM 9A84–2 с 9M82MD 9M82MD Cada Uno.В системе С-300В4, ракеты 9М83М «Лигерос» установлены отдельно на ланзадорес 9А83М2, и ракеты 9М82МД «Песадос» установлены на ланзадорес 9А84-2. El Lanzador 9A83M2 является универсальным, предназначенным для генеральных миссий Vuelo и Controlar Missiles «ligeros» и «pesados» en vuelo.

В 2014 г. модернизация систем авиационной обороны S-300V стала доступной на уровне S-300V4. Para no exponer por completo la defensa aérea de las tropas y las instalaciones estratégicamente Importantes, las Divisiones se enviaron alternativamente desde las brigadas y regimientos de misiles antiaéreos a las empresas de la preocupación de defensa aérea de Almaz-Antey.En el curso del trabajo, además de reemplazar los componentes electronicos, se lleva a cabo la reparación, reparación y reparación de vehículos con orugas, cuya producción se suspendió has mucho tiempo.

Según la información publicada en fuentes abiertas, a finales de 2018, las Fuerzas Terrestres tenían tres Brigadas de subordinación de distrito, dos Divisiones en cada una: ZVO — 202 zrbr (Москва, Наро-Фоминск), YuVO — 77 zrbr (Краснодар Territorio, la ciudad de Korenovsk), el Distrito Militar Central — 28 zrbr (Челябинская область, Чебаркуль). Según el Ministryio de Defensa de la Federación de Rusia, en 2019, se planeó formar otra brigada armada con el S-300B4 en el Distrito Militar Oriental, pero no se sabe si esto se puso en práctica. В 2014 г. планируется установка всех систем противовоздушной обороны S-300V, доступных на вооруженных силах Земли, на уровне S-300V4, установленном для модернизации систем противоракетной обороны S-300V, которые находятся в боевой готовности. regimentos де ракеты antiaéreos де ла Fuerza Aérea Rusa.Dado Que las fuerzas armadas rusas tienenactualmente un maximo de 12 zrd, equipados con S-300B4, se anunciaron planes para la construcción de nuevos sistemas de misiles antiaéreos de este typeo. Грех эмбарго, нет está claro en qué chasis de oruga en este caso se colocarán puestos de compando, радары, ланзадорес и ланзадорес.

Al final de la publicación dedicada al sistema de defensa aérea S-300V, me gustaría detenerme en una pregunta que a menudo hacen los lectores interesados ​​en temas de defensa aérea. Teniendo en cuenta que nuestras fuerzas armadas tienen un número significativo de sistemas de defensa aérea S-300P y S-400, no está claro para todos por Qué se necesita el sistema modernizado S-300B4. Además, como parte del sistema de defensa aérea S-400, desde el principio se declaró el uso del SAM 40N6E de largo alcance con un alcance de disparo de hasta 380 км.

Много gente olvida дие эль-система де обороны Aérea S-300V FUE creado originalmente como ип система универсальный diseñado пункт proporcionar оборону Aérea у Defensa Antimisiles де Grandes militares en эль театро де операции.En este sentido, todos los elementos maines del S-300V se colocaron en vehículos rastreados, y en la munición había misiles capaces de destruir objetivos aerodinámicos y balísticos. Para ser justos, vale la pena decir que los creadores de la ultima modificación del S-300B4 lograron introducir un misil de largo alcance antes, mientras que los funcionarios rusos desde 2007 prometieron que el nuevo sistema de ракет S-400 está cerca de completar las pruebas y está a punto de entrar en servicio. Según la información disponible, la producción en masa de Missiles 40N6E, que deberían convertirse en el «brazo largo» del sistema de defensa aérea S-400, ya ha comenzado, pero hasta ahora hay muy pocos de ellos en las tropas. У нас нет особых требований к системе противовоздушной обороны, предназначенной для использования на землях Fuerzas Terrestres, главный неудобный S-300B4, который стоит на очень высоком уровне, que, de hecho, hasce que este este sistema de de fensa aérea aérea sea poco competitivo en сравнение с S-400 в обороне Aérea де objetos.Por lo tanto, эль система де ракет противовоздушной обороны S-300B4 ocupa су propio nicho unico en la defensa aérea de las Fuerzas Terrestres.

Hệ thống phòng thủ tên lửa hoạt động thế nào ?: Транг 4

Итак, Sánh uy lực hệ thống tương

chúnh thống thnhing thủs tầmnh ngắn phòng thủ đ đ n n n n n đđđm Gerpad Có ưu điểm Gì ớ Cócc Hệ Thống Tương Tự Của Các Nước Trêế Giới nhé.chúng được xem là lá chắc cuối cùng trên chiến ham.
Hệ thốgng itn lửa đối không hq-7 (trung quốc)


hq-7 là hệ thống tên lửa phòng không tầm ngắn do trung quốc sản xuất dựa trên công nghệ tên lửa hải đối không sea crotale của pháp.Từ đầu những năm 1990, HQ-7 trở thành tiêu chuẩn hệ thong tên lửa phong khong trên cac chiến hạm của Trung Quoc.

Трен cac tàu chiến, HQ-7 được bố tri với hệ thong tám ống phóng đặt trên boong tàu phía trước, nằm sau thán ph. Cac tên lửa trong ống phóng luôn trong tình trạng sẵn sàng rời bệ phóng. Hệ THEốNG CO TấT Cả 24 TêN LửA Dữ TRữ VO đượC NạP Tự độNG

HQ-7 đượC Trung Quốc Sao Chép Công NGHệ Từ Hệ THEốNG SEA Crotale Của Pháp.

Hệ thống tên lửa phòng không tầm ngắn HQ-7 đặt phía sau tháp pháo chính.Tốc độ tên lửa la Mach 2,3 (750 м/с). Xac suất đánh trúng mục tiêu khảng 70-80%.
Hệ thống HQ-7 phóng tên lửa đối khong. Hiện nay, Trung Quốc đang cố gắng chế tế tạo tên lửa phong khong tầm trung đặt trong các ống phóng thẳng đứng để thay thế HQ-7. РЛС HQ-7 sử dụng tên lửa Type-360S dẫn đường bằng tìm kiếm trên không/biển, hoạt động trên dải tần số, 4km có tầmng Hệ Thống Tên lửa và radar kết nối với nhau qua hệ thống kiểm soát dữ liệu zjk-4, Cho phép xử lý 30 mục tiêu và kết hợp với радара типа-360s theo dõi đồng thời 12 mục tiêu khác.

TêN LửA HQ-7 CO KHả NăNG Tiêu diệt Máy Bay ở Mọi điều Kiện Thời Tiết, Kể Cả Ban Ngày Và Ban đđm Với Tầm Bắn Tối đa Từ 8 đến 12km. Tuy nhiên, khi dùng để chống lại các tên lửa hÀnh trình đối hạm thi hq-7 chỉ đánh chặn được ở tầm 4-6km, đây cũng là một yếu điểm lớn nhất của hq-7, так что với các hệ thống ốn lửa của nga , Мой.

Hệ Thống phòng không palma (NGA)

Palma Là Hệ Thoống Phòng không đặt trêế để ch đượ được thiết kế để tà để đị đượđượ giãn nước nhỏ và các mục tiêu ven bien.Hệ thống Palma la người «anh em» với hệ thống phòng không Kashtan.

Хой Тхонг Пхонг Кхонг Пальма. ГШ-30К có Tầm bắn từ 200м, tới 3.000м, tốc độ bắn 4500 viên/phút, sơ tốc đầu đạn 890м/с.
Palma bao gồm hai pháo 30mm sáu nòng và tám tên lửa đối không Sosna-R. Hệ thống Palma đồng thời tấn công sau mục tiêu cùng lúc ở cự ly 2.000m tới 8.000m. Hệ thống phòng khong Palma bao gồm ba bộ phận: hai pháo GSh-30K, tám tên lửa đối khong Sosna-R và РЛС điều Khiển hỏa lực.

— GSh-30K là pháo phòng khong sáu nòng cỡ 30mm thiết kế để chống lối may bay và tên lửa đối ham. Pháo bắn cac loại đạn HE, đạn nổ mảnh.

— SOSNA-R Là Tên Lửa Hải đối Không Bay Nhanh Gấp Năm Lần Vận Tốc Âm, được Thiết Kế để Tiêu diệt Máy Bay, BOM CO DẫN đườNG, TêN LửA đốI HạM. Tên lửa tiêu diệt mục tiêu ở khảng cách 1300 м, 8000 м, ở độ cao tối đa 3,500 м.

— РЛС Hệ thống điều khiển hỏa lực của Palma bao gồm: камера hồng ngoại, лазер đo xa, радар bắt mục tiêu 3Ts-99…

Đây la sự kết hợp hoàn hảo giữa hệ thệng vũ khí tầm cực gần (CIWS) và tên lửa tầm ngắn. Nhờ vậy, hệ thống Palma đã «vô tình» thiết lập hai phòng tuyến vững chắc cho cac chiến ham trang bị nó. Tầng thứ nhất, tên lửa siêu am Sosna-R đánh chặn từ khảng cách trên dưới 10km, một tầm đủa để khong gâyànguy hiới hiới. NếU VượT QUA SOSNA-R, TêN LửA đốI HạM Sẽ vấp phải tầng thứ hai, ‘lưới đạn «Của Hai Pháo GSH-30K.

Hiện Nay, Palma đượC Trang Bị Tàu Chiến Lớp http: // www.baodatviet.vn/Home/KHCN/Gepard-39-qua-dam-thep-cua-Hai-quan-Nga/20097/51796.datviet .

hệ thống 9n lửa đối không searam (mĩ)

Searam là hệ thống tên lửa phòng không tầm cực gần do quân đội mĩ phát triển để thế cho hệ thống ũ khí tầm cực gần phalanx mk 15. nếu xét về tầm bắn và độ chính xac thì tên lửa RAM (tên lửa thân qoay) bắn xa tới 7.500m, hơn rất nhiều so với 2.000m của hệ thong Phalanx.

Ngày nay, các tên lửa đối hạm do Nga sản xuất thường có tốc độ bay rất nhanh (vượt am), sức cong phá mạnh.MặC Dù, Phalanx Cows Hoàn Toàn Nhưnh NHư đđ Nói Chặn Nhưng ở đđ Nói Thren, Nhưng ở Tầm Bắn Tên Nhữnh Mảnh Và ỡ au Mụụ. Vì thế, các tên lửa RAM sẽ rất hữu hiệu trong trường hợp này khi tiêu diệt tên lửa ở tầm xa tránh gây hư hại cho tàu.

đồng Thời, Các Tên Lửa Ram Luôn Luôn Nằm Trong Tư Thế Sẵn Sàng Bắn, Với 11 Tênh Chặnhn nhiều Mục Tiêu Chặn nhiều Mục Tiêu Cùặ. Đây là điều mà Phalanx không bao giờ лам được.


MặC Dù Phát Triển để Thay Cho Cho Phalanx, Tuy Nhiên Searam Vẫn Dựa Trêên Nền Tảng Cơ Bản Của Phalanx (Sử Dụng Một Số Thiết Bị điện Tử Của Phalanx). Chỉ có một sự thay đổi lớn nhất đó chính la hệ thống 11 ống phóng chứa tên lửa RIM-116 RAM (Rolling Air Frame) thay cho pháo 20 мм.

TêN LửA RIM-116 RAM Là Sự kết hợp «Tinh Tế» Giữa động Cơ, đầu đạn Của Tên Lửa Không đối Không-9 «Sidewinder» (Rắn đuôi chuông) và hệ thống dẫn đường từ từn lửa vác vai stestinger .

Hiện tại, quân đội Mỹ mới chỉ trang bị SeaRAM trên cac tàu chiến đấu cỡ nhỏ. Nhưng chắc chắn trog tương lai, chúng sẽ sớm thay thế hệ thống phalanx đóng vai trò chủ yếu là «lá chắn phòng thủ» trên tàu chiến của hải quân nước này

hệ thống rửa đối không barak (Израиль)

Barak là hệ thống ốn lửa đối không do Израиль Phát triển với mong đợi là sẽ tàgn chống lại máy bay, tàn lửa hành trình đối hạm bay ở độ cao thấp, tốc độ nhanh.


Тен луа Барак Донг Донг.
TêN LửA BARAK đượC XP TRONG Hệ THEốNG ốNG PHONG THEẳNG đứNG (вертикальная система запуска — VLS), đây là một ưu điểm của barak Так что với các hệ thống khác khi nó có có kả nănh bao khát 360 độ, đánh chặn mục tiêu ở nhiều hướng khac nhau, hệ thống VLS cho phép rút gọn thời gian điều chỉnh hướng bắn. NHờ đđ, Barak phản ứng một cách nhanh nhất có đặđặ biệt là cáco đđ đặđặ biệt là có có tốc độ cao, có đường bay phức tạp.

Ngoài Ra, Theo Các đánh Giáài, hệ then động ở mọi điều kiện thời tiết, bất kể ngÀy hea đđm, hiệu quả quả tiêu diệt mục tiêu cao. Hệ thống Barak đánh chặn mục tiêu ở khoảng cách 500 м tới 12 км, tại độ cao tối đa 5.000m. Tên lửa đạt tốc độ siêu AM Mach 2, nhanh gấp hai lần tốc độ am thanh.

Hệ thống dẫn đường của Barak bao gồm: радар EL/M-2221 и радар EL/M-2228S. Trong đó:

— Радар điều khiển hỏa lực EL/M-2221 la bộ phận của hệ thống tên lửa đối không Barak.Radar Hoạt động Trên Dải Tần Số X Và K. Thiết Kế Cho Phép Theo D di Cho Cho Nguy Hiểm Trên đường Cho Tên lửa Hoặc Pháo đnhnh Chon Mục Tiêu. Радар Bắt mục tiêu là Máy Bay ở Cự ly 30 км, Nhưng đối với tên lửa chỉ là 15 км.

— EL/M-2228S радар cảnh báo sớm và tìm kiem trên khong, trên bien thiết kế cho các tàu chiến cỡ nhỏ, cỡ trung. TRONG VAI TRò Tự độNG CảNH BáA CáC MốI đE DọA, EL / M-2228S PHAT HIệN MộT Cách Hiệu qáả các mối nguy hiểm như tên lửa đối hạm, bom dẫn đường tv, tên lửa chống радара ở tầm xa.

Hoạt động trong chế độ tìm kiem, радар đồng thời theo dõi 100 mục tiêu cả trên khong và trên bien. EL/M-2228S пхат хьен май бухта кхунг ках 70 км, тронг кхи дий вой тэн луа ла 20 км.

9С19М2 имбирь: radar — РЛС ПВО

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
